硅光技術成熟了

  ICC訊（編譯：Nina）本文是Marvell在2024年4月舉辦的“人工智能時代的加速基礎設施”（Accelerated Infrastructure for the AI Era）研討會上發表的系列演講的第四部分。

  硅光子學，一種用CMOS工藝制造光通信所需的數百個組件的技術，多年來一直被用于生產用于城域和長途通信的相干光模塊。人工智能帶來的日益增長的帶寬需求現在為硅光子學進入數據中心打開了大門，以提高數據中心的經濟性和能力。

  光模塊的內部有什么？

  由于摩爾定律和其他因素，用于生產光模塊的關鍵半導體，如數字信號處理器（DSP）、跨阻放大器（TIA）和驅動器等，都在隨著芯片的迭代穩步提升其性能和效率。

  光學的情況就不一樣了。調制器、多路復用器、透鏡、波導和其他用于管理光脈沖的組件，歷來都是作為分立部件提供。Marvell云光學執行副總裁兼總經理Loi Nguyen表示：“光學基本上使用的是零配件，這很難擴展?！?

  激光器尤其具有挑戰性，因?yàn)槟K開發人員被迫在各種技術之間進行選擇。電吸收調制（EML）激光器是目前唯一能夠滿足支持人工智能模型所需的每秒200G速度的商業可行選擇。EML通常用于較長的鏈路，是1.6T光模塊的首選激光器。EML激光器不僅產能有限，而且價格昂貴?？傊?，這些因素使得人工智能難以按所需的速度進行擴展。

  進入硅光子學

  與傳統的光模塊不同，硅光子學使用的是通用波長(Common Wavelength，CW)激光器，這種激光器更便宜，也更容易制造。Nguyen表示：“CW激光器就像一個燈泡，它只是不斷地發光。它更容易生產，有多家供應商，且價格低廉。所有高速調制數據的魔力都發生在硅光子學中?！?

  硅光子器件也可以在200毫米或300毫米的晶圓廠中生產。十年來，Marvell已經證明，硅光子可以大規模制造用于相干模塊，這是很少有公司做到的。

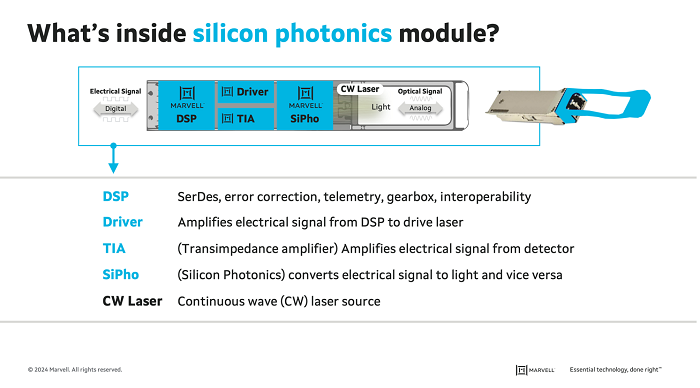

圖：硅光模塊的結構（來源：Marvell）

  為什么是現在？

  舉個例子：如果一個分立模塊在一個芯片上有8個200G通道，那么它需要4個EML激光器才能以1.6T的速度運行。使用硅光子學，一切都是集成的，4個通道可以共享一個激光器，這意味著該模塊只需要2個價格較低的CW激光器即可運行。集成硅光子學模塊也更加可靠和可擴展。

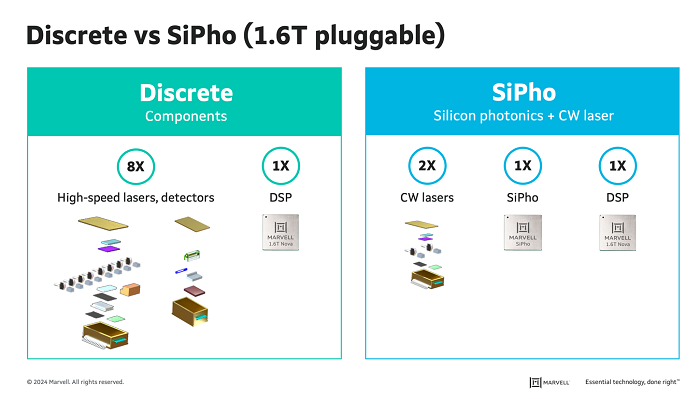

圖：硅光模塊需要更少、更便宜的激光器來提供與分立激光器相同的帶寬（來源：Marvell）

  他補充道：“更低的成本、更少的激光器和更高的集成度，意味著更高的可靠性和更好的可擴展性。當市場有巨大的吸引力時，集成總是會贏的?！?

  硅光的未來

  今年3月的OFC展會期間，Marvell進行了一款6.4T 3D硅光引擎的現場演示，該引擎具有32個通道的200G電氣和光學接口。該引擎將數百個組件集成到芯片中，包括將TIA和驅動放在同一設備上。該業界首款高度集成的硅光引擎是模塊化的，可以從1.6T擴展到6.4T，甚至更高速率?？紤]到集成，與分立解決方案相比，該引擎降低了每比特的成本，并創造了一個更具可擴展性的選擇，以滿足不斷增長的帶寬需求。

  3D硅光引擎將作為擴展光學的構建塊，并在整個光學互連領域具有多種用例。第一個應用將是可插拔光模塊，它將增加一個模塊中可以放入的通道數量，從8個增加到16、32甚至64個。未來，硅光子學將實現共封裝光學解決方案。最終，光子學應該會在Chiplet中找到歸宿。

  人工智能將繼續驅動這個世界，互連技術必須擴展以滿足需求。通過將硅光子學引入數據中心，Marvell可以在提高可擴展性和降低成本的同時繼續提供所需的帶寬。
