產品升級 | 56Gbaud CR6256！400G/800G單多模光模塊及接口的時鐘提取

訊石光通訊網   發布時間:2024/8/12 14:23:03  編者:iccsz
摘要：聯訊儀器CR6256是結構緊湊、經濟高效的臺式高速信號時鐘恢復單元。支持24.33~56.25 Gbaud速率下的NRZ/PAM4信號時鐘提取，廣泛應用于400G/800G單多模光模塊及接口的時鐘提取。

  ICC訊 聯訊儀器CR6256是結構緊湊、經濟高效的臺式高速信號時鐘恢復單元。支持24.33~56.25 Gbaud速率下的NRZ/PAM4信號時鐘提取，廣泛應用于400G/800G單多模光模塊及接口的時鐘提取。

  產品具備高靈敏度，低固有抖動等特性，擁有出色的測量精度，可從閉合的眼圖信號中恢復出干凈的時鐘信號。

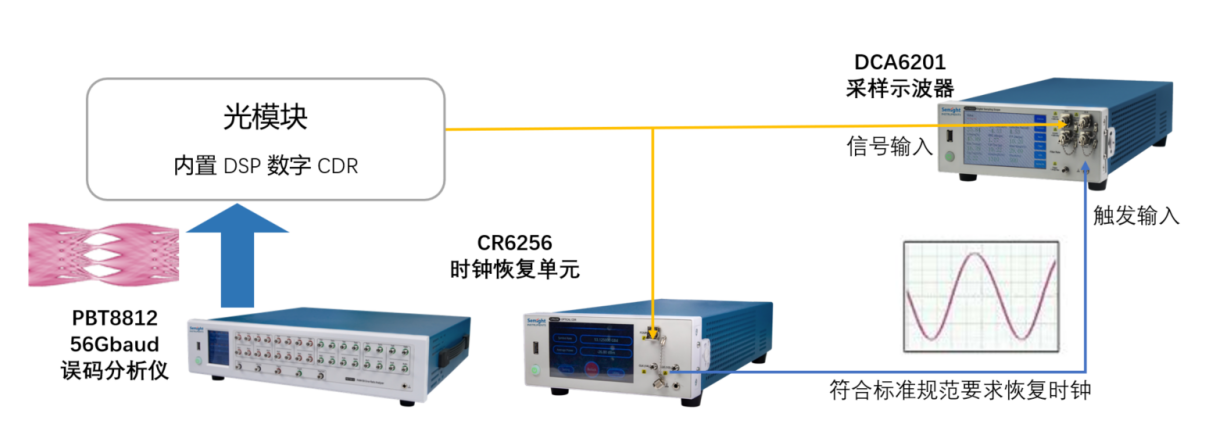

內置數字DSP/CDR的光模塊測試必須使用時鐘恢復單元進行時鐘提取

（4×56 Gbaud 或 8×56 Gbaud PAM4）

  特點及優勢

  配置靈活：單多模一體集成;光/電時鐘恢復均支持;

  速率寬泛：支持24.33~56.25 Gbaud速率下的NRZ/PAM4信號時鐘提取;

  性能優異：鎖定速度快，實現全自動/半自動鎖定模式;隨機抖動非常低;

  高靈敏度：十分利于硅光這種小光功率下的應用場景;

  應用面廣：符合IEEE802.3以太網、光纖通道及OIF標準規范對TDECQ指標的要求;能夠滿足100G/200G/400G/800G光模塊的測試要求;并且可以覆25G/50G PON測試;

  使用便捷：內置觸摸屏顯示和控制;可以方便快捷地配合業內其它采樣示波器一起使用

53.125 Gbaud 信號時鐘提取后眼圖（TDECQ=1.51 dB）

指標名稱

指標類型

指標參數

技術指標

時鐘恢復速率范圍

24.33024 ~ 28.9 Gbaud；

49.7664 ~ 56.25 Gbaud；

支持調制類型

NRZ/PAM4

光接口

FC/UPC

電接口

2.92 mm female，50 Ω

輸入光信號功率范圍

-12 ~ +5 dBm

接收機靈敏度

-10 dBm @ 53.125 Gbaud PAM4/850 nm；

-12 dBm @ 53.125 Gbaud PAM4/1310 nm；

-12 dBm @ 26.5625 Gbaud PAM4；

輸入波長范圍

800 ~ 1650 nm

出廠校準波長 [1]

850/1310 ±10 nm

恢復時鐘分頻比

1/2，1/4，1/8，1/16

時鐘輸出幅度

300 mVpp

恢復時鐘隨機抖動

≤230 fs

時鐘輸出電口特征阻抗

50 Ω

環路濾波器帶寬

4 MHz (typical)

通用指標

使用

在室內設施中使用

工作條件

溫度：0℃ 至 +40℃，濕度：30%至80%無冷凝

儲存條件

溫度：-30℃ 至 70℃，濕度：10%至90%無冷凝

海拔

工作高度：0 m至2000 m，儲存高度：0 m至4600 m

電源

電壓范圍：100-240 VAC，頻率范圍：50/60 Hz

最大功率：250 W

校準周期

2 年

尺寸

(長*寬*高, mm)

450*212*105 (帶把手和腳墊)

重量

凈重 4.9 kg
