LC：人工智能集群對光學的特殊要求

  ICC訊  國際光電委員會（IPEC）繼續推動人工智能（AI）集群新一代光互連的行業討論。近期（2024年7月30日），IPEC舉行了主題為“AI集群中光學的特殊要求”（Special requirements for optics in AI Clusters）的網絡研討會。該活動包括8個演講，吸引了400多名與會者，持續了整整3個小時，有超過30多位觀眾提問。

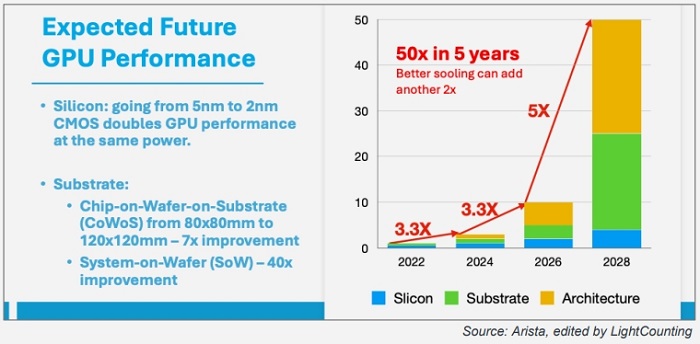

  Andy Bechtolsheim以對GPU性能的預測拉開了活動的序幕。如下圖所示，隨著CMOS、基板/封裝方法、芯片架構和冷卻技術的進步，預計從2022年到2028年，這一數字將增加100倍。

  Andy的時間表非常激進（和往常一樣）。所有這些新技術可能需要十年時間才能投入批量生產。關于英偉達/臺積電用于封裝Blackwell GPU的新CoWoS技術存在問題的最新傳言表明，將新技術轉化為大規模生產是多么具有挑戰性。

  管理這些非常大的芯片組件的散熱是許多問題之一。在人工智能集群中使用的所有技術都必須有一個提高能效的路線圖。CMOS確實有5年內從5nm到3nm和2nm的路線圖，但光互連仍在尋找更高功率效率的路徑。

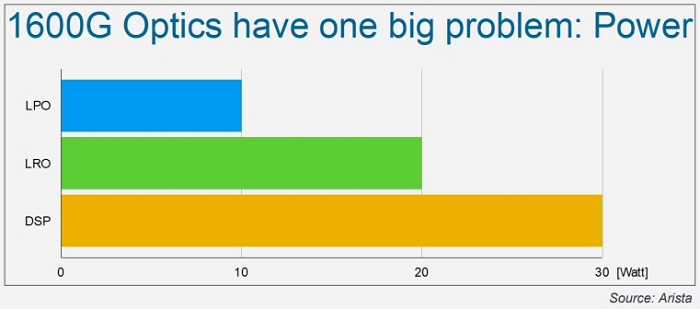

  Andy介紹了當前設計的重定時、LRO和LPO 1.6T（8x200G）收發器的功耗估算，如下圖所示。重定時（DSP）模塊消耗30W，是800G模塊的2倍多。LPO和/或LRO確實為更高的功率效率提供了一條途徑，但目前尚不清楚它們是否以每通道200G的速度工作。Andy評論說，使用干凈的電氣通道224G LPO可以工作，但它還需要Flyover線纜、高性能TIA和線性驅動器。

  Andy還提到，112G LPO MSA的標準即將完成，應在9月ECOC之前發布。互操作性Plug-fest將于8月舉行，到2025年，幾家供應商將準備批量交付LPO。

  問題是：是否有客戶準備部署LRO或LPO？

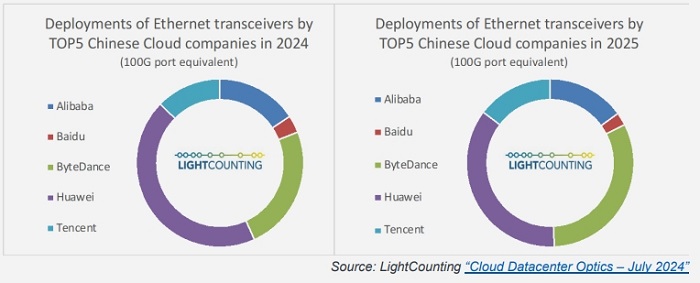

  字節跳動是認真考慮8x100G LPO的潛在客戶之一。根據LightCounting的估計，到2024年，字節跳動將是中國云計算公司中第二大光模塊消費者，并有可能在2025年排名第一。

  字節跳動的Yinxing Zhang給出了大量的LPO測試結果，證明了1E-6規格的Pre-FEC BER測試有助于保證鏈路在全溫度范圍內的性能。FEC將為通過Pre-FEC BER測試的收發器性能增加余量。他還評論說，需要優化VCSEL和收發器/AOC設計，以提高Pre-FEC BER測試的良率，但他對2025-2026年的8x100G LPO部署持樂觀態度。字節跳動并不急于轉向每通道200G的速度，至少現在還沒有。

  LightCounting預計英偉達將在今年晚些時候測試每通道200G的LRO和LPO，并可能在2025年部署有限的數量。如果這些都不起作用，CPO將是英偉達可以依賴的另一種選擇。英偉達也在放棄基于VCSEL的SR8收發器，但字節跳動和許多其他客戶將在未來許多年內部署這些收發器。

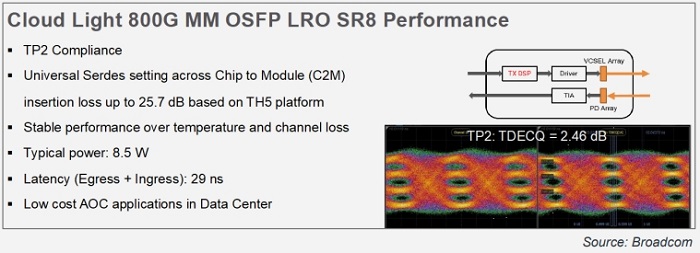

  博通的Manish Mehta討論了CPO的進展，并介紹了與云暉合作開發的SR8 LRO收發器的最新測試數據，如下所示。他還討論了用于人工智能應用的SMF雙向收發器的設計。該技術已在FTTx收發器中使用了20多年。Manish還回顧了博通（Avago/Agilent）30年來收發器制造的歷史，其中包括10萬億（是的，這是萬億！）個現場裝置時（Device hours），可靠性記錄<1FIT。

  Meta的Drew Alduino展示了硬件故障如何減慢AI集群運行的數據。單個GPU故障或網絡鏈路故障會使整個集群的效率降低40%。緩解故障(通過軟件)最多可能需要10分鐘。這樣的故障平均每30-45分鐘發生一次。對于基于更復雜的GPU和光學的大型集群，這個問題會變得更糟。

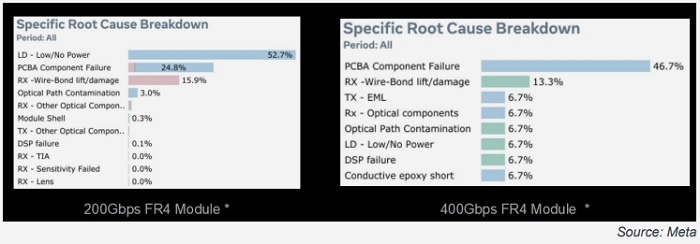

  他還分享了200G FR4和400G FR4模塊的收發器故障分析數據，如下所示。直接調制激光器衰減是200G模塊故障的主要原因。與一般的制造問題(PCBA和引線鍵合)相比，400G收發器中使用的EML性能下降的問題較小。他建議使用更簡單和更集成的設計將有助于減少這些故障。從這個角度來看，LPO和CPO都是行業探索的正確方向。不僅可以降低功耗，還可以提高可靠性。

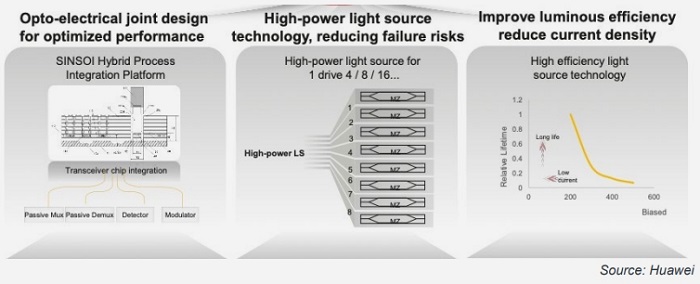

  華為的Eric Bernier也討論了提高可靠性的方法。除了優化整個收發器或集成芯片的光電設計和提高光源效率外，基于激光陣列的更高功率光源也將有所幫助。如果一個激光器性能下降，陣列中的其他激光器可以產生更多的功率，以補償故障的激光器。

  其他演講者包括Quintescent的Cris Cole，他提供了關于硅基量子點激光器可靠性提高100倍的更多數據。英特爾的Christian Urricariet分享了關于異質集成激光器極高可靠性（<0.1FIT）的數據。Ranovus的Jeff Hutchins認為，只有高度集成的CPO解決方案才能滿足AI集群的可靠性要求。

  原文內容請參考：https://www.lightcounting.com/resource/53/resourceFile/081324%20Research%20Note%20on%20IPEC%20webinar.pdf
