【新品】第三代半導體檢測“新玩法——定量相位成像技術

  ICC訊 在集成電路制造領域，表面缺陷的檢測精度和關鍵結構的制造精度直接關系到產品的良率與性能，因此缺陷檢測(defect inspection)和量測(metrology)成為Fab廠質量管理的重要課題。在半導體前道制程(FEOL)中，常見的缺陷檢測技術包括光學法、電子束法、X射線法等技術。光學法成像速度快分辨率適中，電子束法分辨率好成像速度慢，X射線法分辨率一般速度一般，這也造成了如今的市場格局。

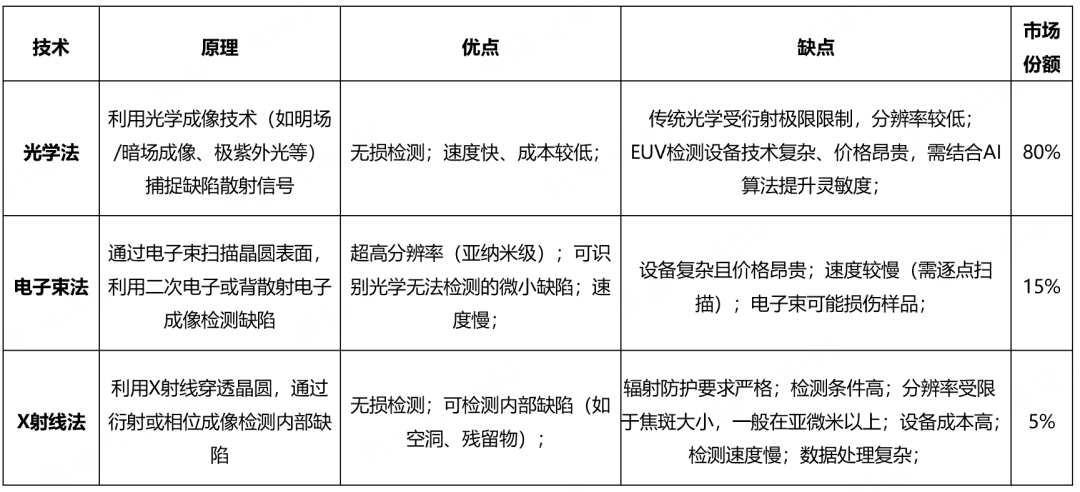

表1 FEOL檢測技術對比 圖1 我國衛生醫療機構中醫院診療量和數量占比

  集成電路生產主要采用第一代半導體材料，如硅、化合物半導體則主要是第二代半導體材料(砷化鎵等)、第三代半導體材料(碳化硅、氮化鎵等)以及近年來比較火熱的第四代半導體材料(氧化鎵等)。他們的本質區別是禁帶寬度的大小，從而導致電學、導熱、光學等特性天壤之別。最近幾年新能源汽車SiC主驅、手機GaN快充、SiC光波導MicroLED等市場發展火熱，直接推動了SiC、GaN襯底和外延片的產能擴張，也加速了產業的同質化內卷，第三代半導體產業界迫切需要低成本高質量的良率管理方案。

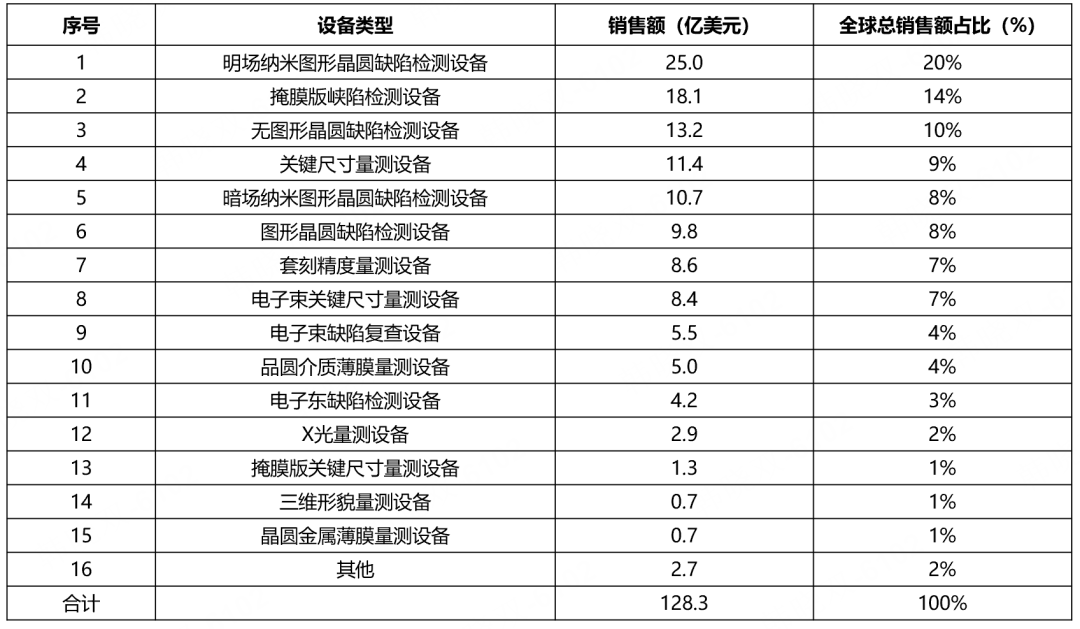

表2全球半導體量檢測設備份額，來源：沙利文咨詢

  在第三代半導體材料檢測領域，明場、暗場、光致發光(PL)等技術各具特色，它們各有所長，也各有局限，適用于不同的檢測場景。目前，KLA-Tencor的Candela、Camtek的Eagle等國際知名企業的產品在行業內占據重要地位，廣受青睞。然而，近年來國內半導體檢測設備行業也迎來了蓬勃發展的春天，涌現出眾多優秀的本土企業，為行業注入了新的活力。

  不過，2025年全球晶圓廠新增建廠數量有所減少，盡管AI、大模型、AR、無人駕駛、無人機等前沿科技概念仍在持續推動半導體市場的發展，但短期內成熟制程產能過剩的局面依然存在。這使得國內半導體檢測設備行業面臨著愈發激烈的同質化競爭，甚至出現了價格戰，競爭程度愈發白熱化。

  從制造企業的角度來看，同質化競爭在一定程度上有利于降低采購設備的單價，從而降低生產成本。然而，從檢測設備企業的角度來看，這種低價競爭模式猶如飲鴆止渴，最終會嚴重影響企業自身的運營和發展，而這些成本壓力最終還是會轉嫁到用戶身上，形成惡性循環。

  我們不禁思考：是否有一種新技術，能夠打破傳統技術的局限，為設備用戶和制造商帶來雙贏的局面?這種技術需要在高分辨率、高速度的前提下，實現低成本的缺陷檢測，從而推動整個行業的可持續發展。

  答案已然揭曉。濱松最新推出的定量相位成像光學模組C16999系列，憑借其創新的干涉顯微技術和模塊化設計，為高精度、高效率在線檢測提供了革命性的低成本解決方案。

什么是定量相位成像技術?

  光是一種電磁波，根據麥克斯韋電磁理論，它攜帶兩種重要信息：振幅(amplitude)和相位。振幅代表光的強度(intensity)，是我們?nèi)粘Ｉ钪心芸吹降墓獾拿靼党潭?而相位則描述光波的振動狀態和位置，它能反映物體的厚度和折射率變化。不過，人眼是無法直接感知相位信息的，只能感受到光的強弱和均勻性?；谌搜鄣倪@種感知方式，人們發明了光學顯微鏡和自動光學檢測設備。這些設備通過光學探測器(如CCD/CMOS相機)將光學信號轉換為數字信號，再利用計算機自動判斷缺陷，這就是振幅成像技術。它的優點是檢測結果直觀，與人眼判斷相近，但缺點是只能檢測材料表面的缺陷，對于較厚或透明材料的內部缺陷則無能為力。

  以活細胞為例，未經處理的活細胞內部結構不會吸收照明光，因此無法形成足夠的圖像對比度，普通光學顯微鏡很難直接觀察和成像。為了提高對比度，通常需要對細胞進行染色，但這可能會改變細胞的活性，無法反映細胞的真實狀態。

  為了解決這一問題，定量相位成像技術應運而生。這種技術可以直接觀察透明或半透明物體(如生物活細胞、SiC材料等)的三維形貌，并測量其折射率分布。通過這些信息，我們能夠清晰地看到透明物體內部的結構和狀態，而無需對樣品進行染色或其他破壞性處理。因此，定量相位成像技術是一種能夠深入觀察透明物體內部結構的先進成像技術，彌補了傳統振幅成像技術的不足。

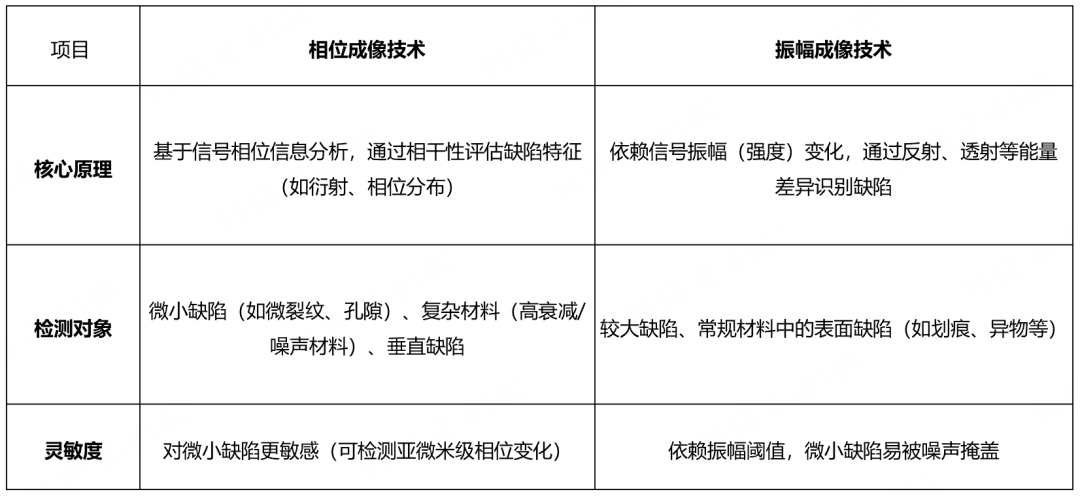

表3 相位成像技術和振幅成像技術(這里指純振幅，不含偏振技術)

  C16999核心優勢：納米級分辨率，實時在線檢測

  C16999系列QPM光學模塊基于高速干涉顯微技術，垂直分辨率可達0.5納米及以下，能夠精準捕捉半導體晶圓、化合物半導體材料表面和亞表面缺陷。無論是TEG晶圓邊緣的微觀形變，還是表面顆粒污染物，QPM模塊均能夠生成高對比度定量相位成像圖，并結合實時圖像處理算法，快速輸出缺陷的位置分布信息。

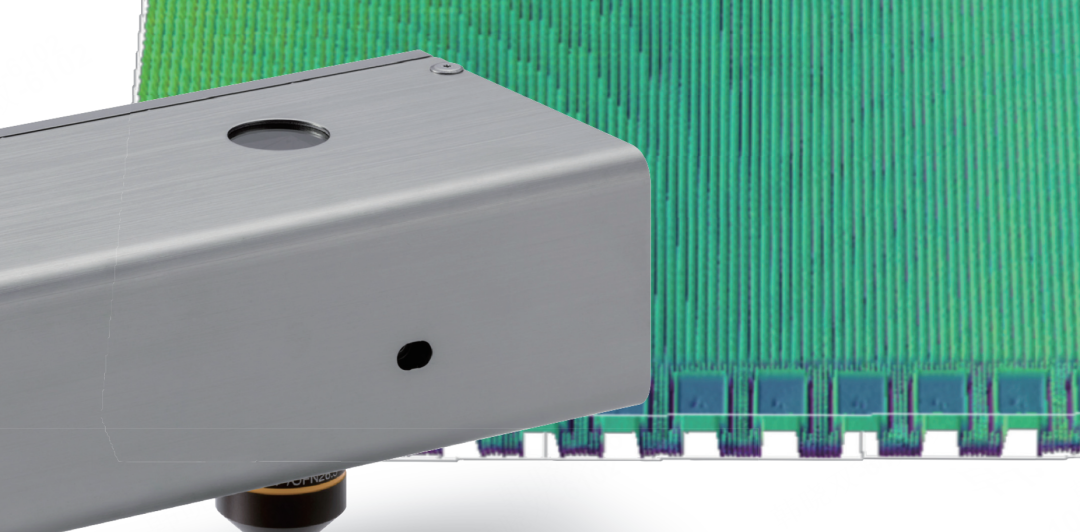

圖1 QPM模塊C16999

  技術亮點一：輕量化設計，使用簡單，低成本

  C16999采用緊湊化結構設計，重量?jī)H約1500克，模塊附帶缺陷分析軟件，只需搭配合適的tube lens和相機即可實現缺陷檢測。這樣一來，C16999既可以支持化合物半導體制造企業，將C16999嵌入式集成于自動化產線中，也可以支持檢測設備企業將C16999結合載物臺實現設備開發。

  技術亮點二：0.5 nm 縱向分辨率，亞微米水平分辨率實現 3D 缺陷分析

  C16999的縱向分辨率達到0.5 nm甚至更低，用戶可根據檢測需求選擇不同放大倍數(×1.25至×20)，水平分辨率覆蓋0.7 μm至8.1 μm，視場范圍最大支持11.3×8.28 mm，可以實現快速3D輪廓掃描和缺陷檢測。

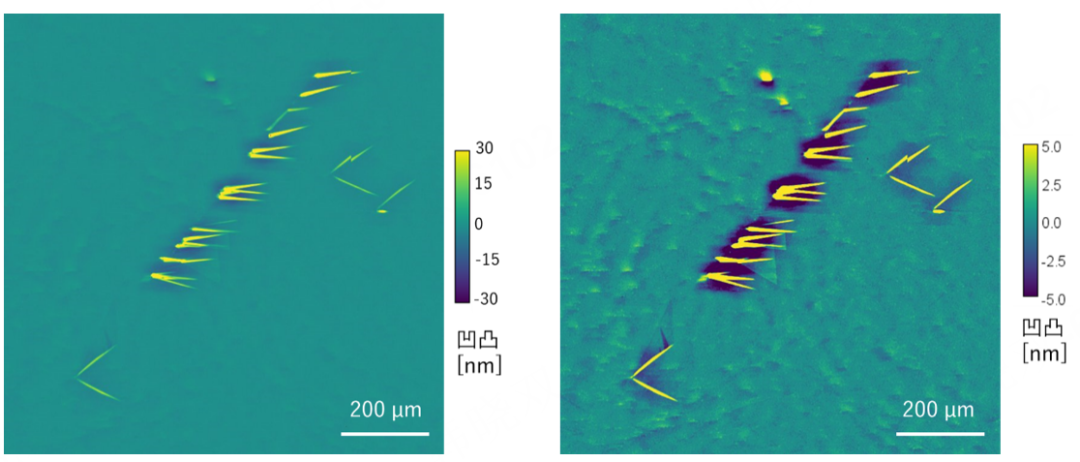

圖2 SiC外延片測試案例

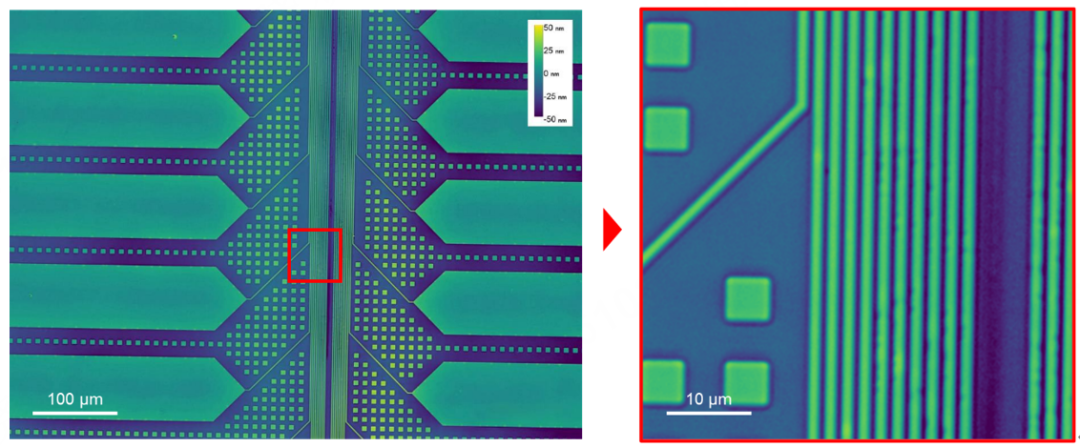

圖3 TEG測試案例

  目前，C16999產品主要瞄準GaN/SiC外延片、襯底;TEG wafer等領域的缺陷檢測，我們預計可以將化合物半導體缺陷檢測的成本控制在百萬元以內。若您對C16999系列感興趣，或希望參與免費樣品測試，請關注“濱松中國”公眾號，聊天框留言。
