【重磅突破】驛天諾實現晶圓級端面耦合技術

  ICC訊 近日，驛天諾實現了晶圓級端面耦合技術，此項技術成果填補了國內晶圓級EC耦合的空缺，為國內半導體市場注入新的動力。晶圓端面耦合是半導體行業光電測試的一種關鍵技術，在光電子集成、通信和傳感器等領域都具有廣泛的應用。

  技術概述 TECHNICAL OVERVIEW

  晶圓級端面耦合技術，通常指的是在晶圓上實現芯片光波導端面與光纖之間直接光學耦合的技術。這種耦合方式通常需要解決極小尺度內的模斑尺寸轉換、光傳輸路徑定制、高精度視覺定位等難點，對于提高測試系統集成度與在片測試效率、監控工藝制程質量、預判芯片良率等均有著極其重要的意義。

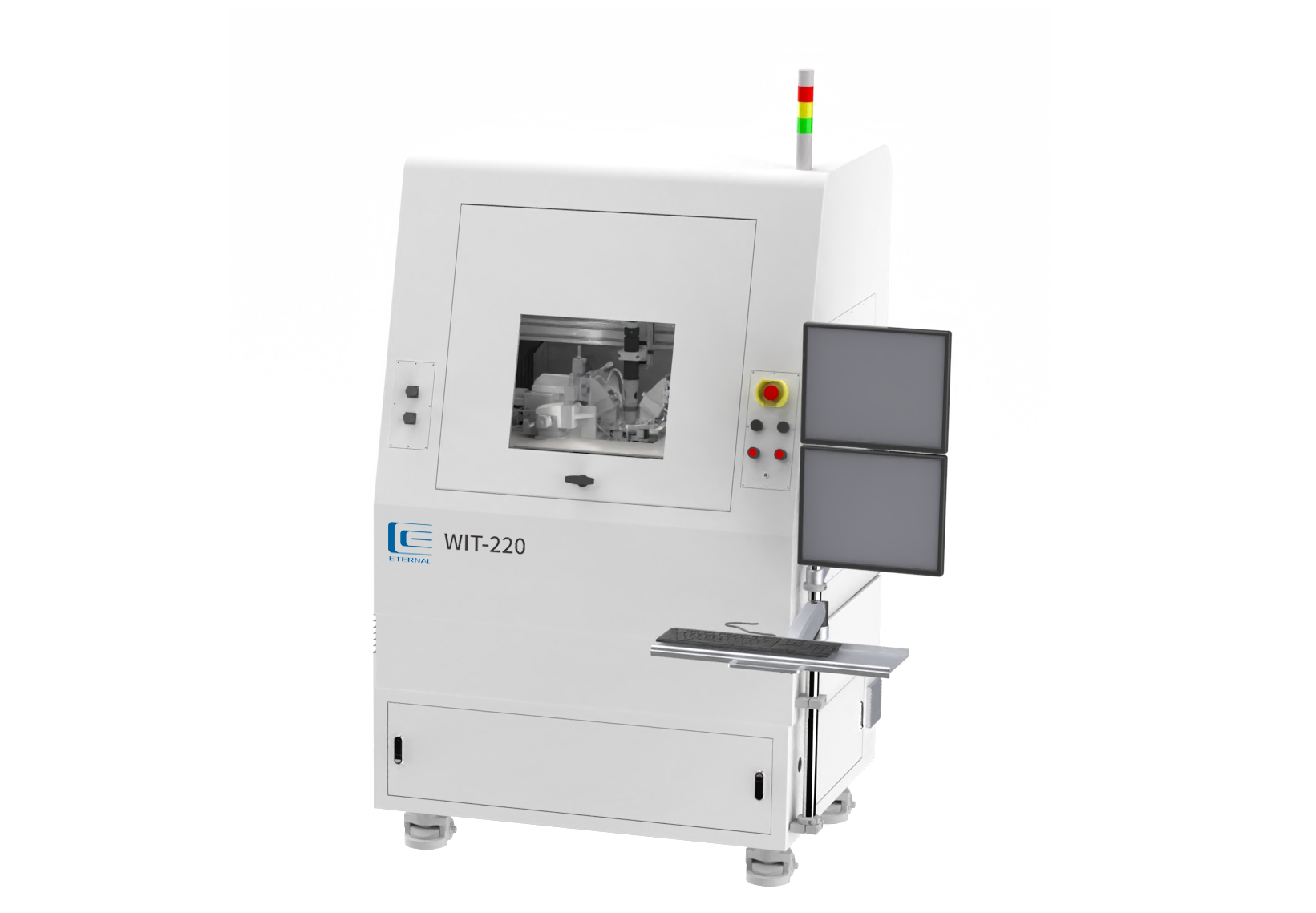

晶圓測試系統外觀圖

  主要特點 KEY FEATURES

  先進的晶圓級端面耦合

  晶圓級對端面耦合器及芯片進行在線測試。

  高效的機器視覺對準

  借助計算機視覺實現光纖與端面耦合器的高精度對準。

  定制化的自動測試

  全自動OO/OE/EE/RF測試，定制化設計模斑與通道間距，最高支持64通道。

  關鍵挑戰 KEY CHALLENGES

  晶圓端面耦合

  傳統的端面耦合測試以芯片級為主，晶圓級端面耦合需要在幾十微米甚至更小的尺寸范圍內以極低的光學損耗為目標，同時實現光場模斑轉換與傳輸路徑的近90°全反射，是對加工制造精度和光學設計的雙重挑戰。

  小模斑光探針與芯片端面對準

  光探針深入百微米trench后，由于缺乏側面視覺實時觀測，僅靠頂部視覺定位，會導致光探針與芯片端面相撞風險大幅增加。

  驛天諾解決方案 SOLUTION針對晶圓端面耦合的關鍵挑戰,可以采用以下解決方案

  借助先進的雙光子3D打印技術，可定制2.3~10.4μm模斑的透鏡光纖陣列，實現晶圓級的端面耦合方案，損耗低至1dB以下。

測試過程中觀察透鏡光纖陣列

  自主研發新型視覺輔助結構，視覺輔助定位精度低至5μm以下，結合實時耦合功率反饋，確保晶圓與光探針的物料安全，有效降低測試成本。

晶圓測試系統GUI操作界面

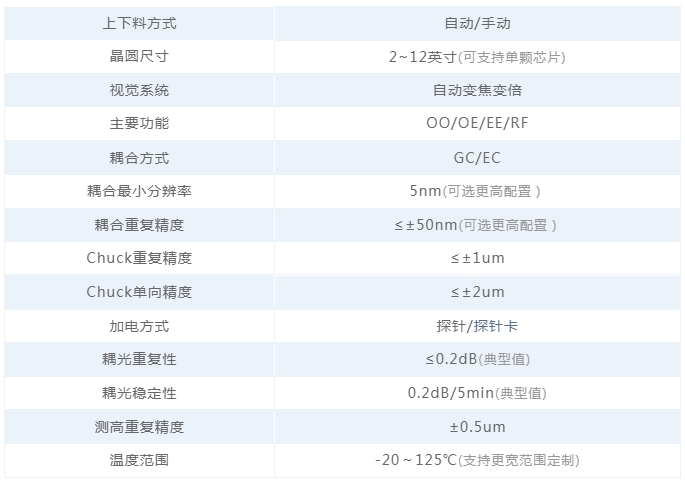

  主要功能參數 MAIN FUNCTIONNAL PARAMETERS

  結論總結SUMMARY OF CONCLUSIONS

  晶圓端面耦合技術是實現晶圓級光電參數測量以及光芯片全新交付模式的關鍵技術之一。隨著技術的不斷進步和測試降成本的訴求，晶圓端面耦合技術將在更廣泛的光電領域得到應用。驛天諾重磅推出晶圓端面耦合測試設備，實現了更加高效、緊湊、可靠的晶圓端面耦合測試技術方案，將會為硅光和薄膜鈮酸鋰等領域帶來更多的創新和突破!
