EPON雙向網改中的ODN光功率預算

1 引言

    三網融合是指電信網、計算機網和有線電視網三大網絡通過技術改造、相互滲透、互相兼容，能夠提供包括語音、數據、圖像等綜合多媒體的通信業務。伴隨三大運營商FTTX的規?；ㄔO(shè)已經展開，F(xiàn)TTX網絡由局端OLT設備、用戶端ONU設備和光配線網ODN（Optical Distribution Network）組成。而將ODN網絡的重要性提高到相當高的層面，如何合理規劃ODN網絡是國內各運營商乃至全球運營商最為關心的話題。

2 EPON網絡系統

    三網融合大背景下，EPON技術在眾多接入網技術中脫穎而出，成為廣電雙向網改技術的主流技術。EPON是一種采用點到多點（P2MP）結構的單纖雙向光接入網絡。PON系統由局端的光線路終端（OLT）、光分配網（ODN）和用戶側的光網絡單元（ONU）組成，為單纖雙向系統。在下行方向（OLT到ONU），OLT發送的信號通過ODN到達各個ONU。在上行方向（ONU到OLT），ONU發送的信號只會到達OLT，而不會到達其他ONU。為了避免數據沖突并提高網絡效率，上行方向采用TDMA多址接入方式，并對各ONU的數據發送進行管理。ODN在OLT和ONU間提供光通道。PON的參考結構如圖1所示：

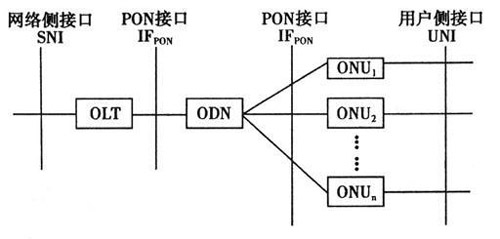

圖1： PON系統參考結構
   注：ODN中的光分路器可以是一個和多個光分路器的級聯



2.1、ODN系統介紹

    ODN是基于PON設備的FTTH光纜網絡。其作用是為OLT和ONU之間提供光傳輸通道。從功能上分，ODN從局端到用戶端可分為饋線光纜子系統，配線光纜子系統，入戶線光纜子系統和光纖終端子系統四個部分。如圖2所示：

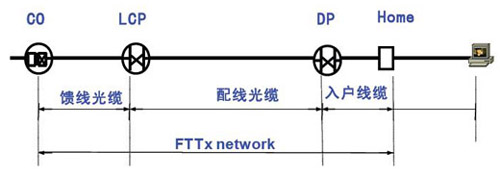

圖2：ODN網絡結構


    注：CO：局端
    LCP：用戶匯聚點
    DP：用戶接入點

    圖2可以經過細化，加上相應的設備，如圖3：ODN衰減指標設計的光鏈路參考模型。

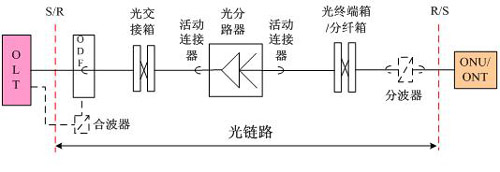

圖3 ODN衰減指標設計的光鏈路參考模型



    ODN的光功率預算所容許的損耗定義為S/R和R/S(S: 光發信參考點、R:光收信參考點)參考點之間的光損耗，以dB表示。這一損耗包括了光纖和無源光元件（例如光分路器、活動連接器和光接頭等）所引入的損耗。ODN的容許損耗值對下行和上行方向是相同的。

    決定整個系統光通道損耗性能的參數主要有下面三項：
    l、ODN光通道間的最大損耗差；
    2、最大容許通道損耗，即最小發送功率和最高接收靈敏度的差；
    3、最小容許通道損耗，即最大發送功率和最低接收靈敏度（過載點）的差。

2.2、ODN網絡光功率預算

        按照IEEE802.3ah-2004的約定：OLT側發射功率大于2dBm，接收靈敏度<-27dBm；對于ONU發射功率大于-1dBm，接收靈敏度<-24dBm，整個光鏈路的損耗上行<24dB，下行<23.5dB。EPON上行1310nm和下行1490nm波長在G.652光纖中的損耗約為0.3dB/km。綜上可見功率預算對于長距離EPON來說是最為重要的因素。如果預算錯誤，可能會導致重新衡量ODN網絡，浪費大量時間和資金。

        光通道損耗是ODN最重要的網絡性能指標。EPON光路是否合適、是否滿足傳輸要求，最重要的一條規則就是實際工程結束后，能夠符合OLT和ONU之間的光功率預算要求。光功率衰減的主要影響因素有：

    1、分光器的插入損耗（不同分光比有不同的插入損耗）
    2、光纜本身的損耗，與長度有關
    3、光纜熔接點損耗
    4、尾纖/跳纖通過適配器端口連接的插入損耗

        光通道損耗為以上因素引起的損耗總和。在工程設計時，必須控制ODN中最大的衰減值，建議控制在26dB以內。在工程設計中，對光通道損耗的估算可采用如下的光損耗參數表:

光通道損耗＝L×a＋n1×b＋n2×c＋n3×d＋e＋f （dB）
a表示光纖每公里平均損耗（dB/km），L為光纖總長度，單位Km。工程中使用的光纖跳線，尾纖等，一般長度較短，可以忽略。
b表示光纖熔接點損耗（dB），n1表示熔接點的數目。
c表示光纖機械接續點損耗（dB），n2表示機械接續點的數目。
d表示連接器損耗（dB），n3表示連接器數目。
e表示光分路器損耗（dB），這里只考慮一級分光。如果是二級分光，則要分別考慮二個光分路器造成的損耗。
f表示工程余量，一般取3dB。
當傳輸距離≤5km時，光纖余量不少于1dB；當光纖距離≤10km時，光纖余量不少于2dB；當傳輸距離>10km時，光纖余量不少于3dB。

2.3、工程常見參考值
工程中常見的OLT、ONU設備性能指標參數如下：
OLT光發送電平：+2 ~ +7dBm（1490nm）；
OLT光接收電平：-24 ~ -6dBm（1310nm）；
ONU光發送電平：-1 ~ +4dBm（1310nm）；
ONU光接收電平：-27 ~ -3dBm（1490nm）；
建議的ODN衰耗：10～26db

        上述定義中的收發機參數均為壽命結束條件下的參數，即包括了溫度和老化造成的影響。而且最后的最大和最小損耗值應該在需要的環境和波長范圍內規定，而不僅僅是在給定波長，給定時間和給定溫度下的測量結果。
光通道的損耗計算方法有最壞值法、統計法和聯合設計法。鑒于接入網環境傳輸距離很短，通常無須使用聯合設計法，并建議采用最壞值法。

        最壞值法是將所有光通道中的光元件損耗值迭加起來即為ODN光通道的光損耗，這些損耗值都應該是系統壽命終了前處于允許工作范圍內任意點的數值。這樣設計的系統顯然是十分安全的。
