了解各種光纖光纜及其器件基礎知識

　1、FTTH光纜

　　FTTH(FiberToTheHome)，顧名思義就是一根光纖直接到家庭。具體說，F(xiàn)TTH是指將光網絡單元(ONU)安裝在住家用戶或企業用戶處，是光接入系列中除FTTD(光纖到桌面)外最靠近用戶的光接入網應用類型。

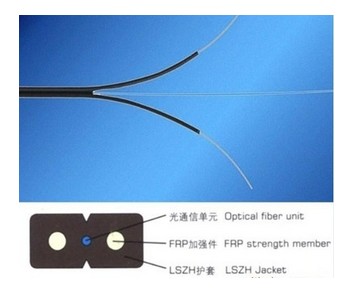

                                                        圖 光纜

　　FTTH的優勢主要是有5點：

　　第一，它是無源網絡，從局端到用戶，中間基本上可以做到無源;

　　第二，它的帶寬是比較寬的，長距離正好符合運營商的大規模運用方式;

　　第三，因?yàn)樗窃诠饫w上承載的業務，所以并沒有什么問題;

　　第四，由于它的帶寬比較寬，支持的協議比較靈活;

　　第五，隨著技術的發展，包括點對點、1.25G和FTTH的方式都制定了比較完善的功能。

　　2、室內光纜

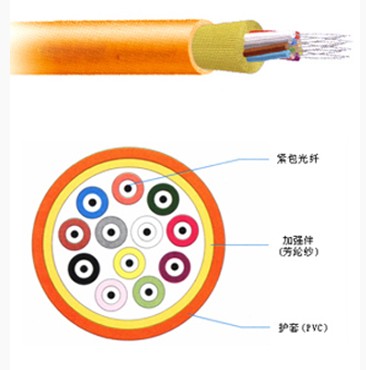

　                                                        圖 室內光纜

　　室內光纜是根據光纜的使用環境來分類的，與之相對的是室外光纜。

　　室內光纜是由光纖(光傳輸載體)經過一定的工藝而形成的線纜。主要由光導纖維(細如頭發的玻璃絲)和塑料保護套管及塑料外皮構成，光纜內沒有金、銀、銅鋁等金屬，一般無回收價值。

　　室內光纜是一定數量的光纖按照一定方式組成纜心，外包有護套，有的還包覆外護層，用以實現光信號傳輸?shù)囊环N通信線路。

　　室內光纜的抗拉強度小，保護層較差，但也更輕便，經濟。室內光纜主要適用于建筑物內的布線，以及網絡設備之間的連接。

　　3、室外光纜

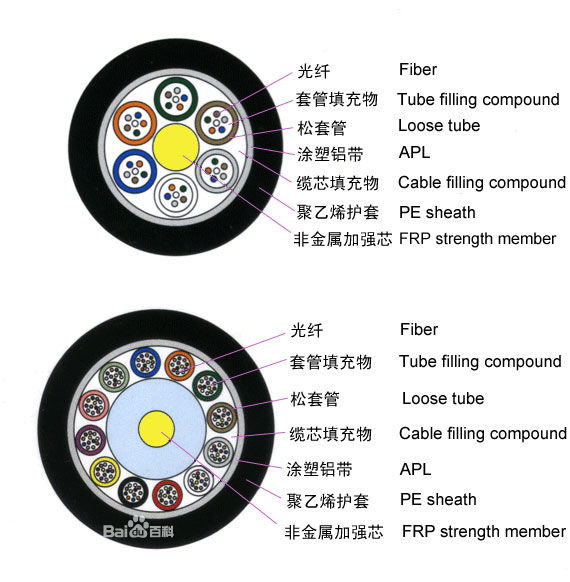

　                                                        圖 室外光纜

　　室外光纜，用于室外的光纜。與之相對的是室內光纜。

　　室外光纜是實現光信號傳輸?shù)囊环N通信線路。由一定數量的光纖按照一定方式組成纜心，外包有護套，有的還包覆外護層。

　　室外光纜主要由光導纖維(細如頭發的玻璃絲)和塑料保護套管及塑料外皮構成，光纜內沒有金、銀、銅鋁等金屬，一般無回收價值。

　　室外光纜的抗拉強度較大，保護層較厚重，并且通常為鎧裝(即金屬皮包裹)。室外光纜主要適用于建筑物之間、以及遠程網絡之間的互聯。

　　4、光纖跳線

　　光纖跳線(又稱光纖連接器)用來做從設備到光纖布線鏈路的跳接線。光纖跳線有較厚的保護層，一般用在光端機和終端盒之間的連接。常用的光纖跳線包括：ST型、LC型、FC型、SC型。

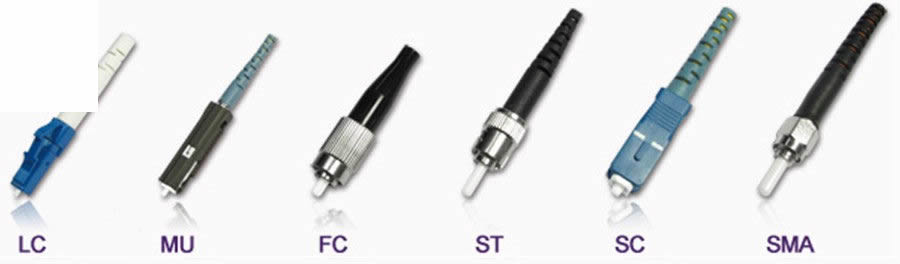

                                                        圖 各種光纖常用接頭

　　主要分類：

　　單模光纖跳線(Single-modeFiber)：一般單模光纖跳線用黃色表示，接頭和保護套為藍色;傳輸距離較長。

　　多模光纖跳線(Multi-modeFiber)：一般多模光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色;傳輸距離較短。

　　光纖跳線接頭解釋：

　　sc：方形光纖接頭，F(xiàn)C：圓形帶螺紋，ST：類似BNC，LC：收發分離結構，MT-RJ：方形，一頭雙纖，收發一體

　　pc：直接接觸，APC：8度傾斜角接觸面，UPC：弧形接觸面

　　5、光纖耦合器

　　光纖耦合器又叫光纖適配器，光纖耦合器(FiberAdapter)用于光纖活動連接器的接續、耦合。根據光纖活動連接器的連接頭選擇型號。按連接頭結構形式可分為：FC、SC、ST、LC、MTRJ、MPO、MU、SMA、DDI、DIN4、D4、E2000各種形式，利用良好燒結技術確保優異強度、穩定度(200~600gf插拔力)

　　耦合器適用范圍：

　　·光纖通信網絡·光纖寬帶接入網·光纖CATV·光纖儀器儀表·光纖局域網

　　耦合器產品圖：

                                                        圖 各種光纖耦合器

　　6、光纖終端盒

　　光纜終端盒(也稱光纖終端盒或光纖盒)是小芯數光纜與終端的連接設備，主要用于光纜終端的固定，光纜與尾纖的熔接及余纖的收容和保護。

                                                        圖 光纖盒

　　7、光纖熔接機

　　兩根光纜連接，要把光纜里面的光纖對接起來，因?yàn)楣饫w就像玻璃絲一樣，必須把兩頭重新熔上專用的接頭，然后把接頭卡在一起，讓光信號可以通過。

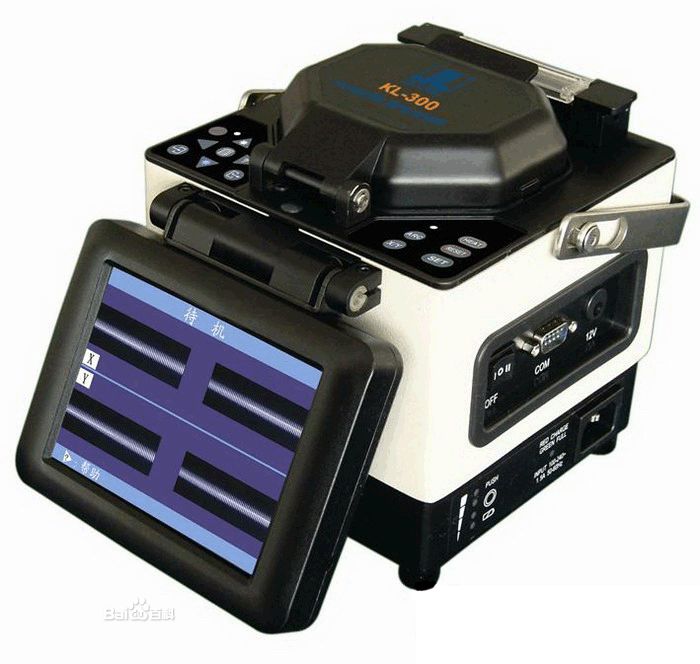

                                                        圖 光纖熔接機

　　光在光纖中傳輸時會產生損耗，這種損耗主要是由光纖自身的傳輸損耗和光纖接頭處的熔接損耗組成。光纜一經定購，其光纖自身的傳輸損耗也基本確定，而光纖接頭處的熔接損耗則與光纖的本身及現場施工有關。努力降低光纖接頭處的熔接損耗，則可增大光纖中繼放大傳輸距離和提高光纖鏈路的衰減裕量。

　　8、光纖收發器

　　光纖收發器，是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器(Fiber Converter)。

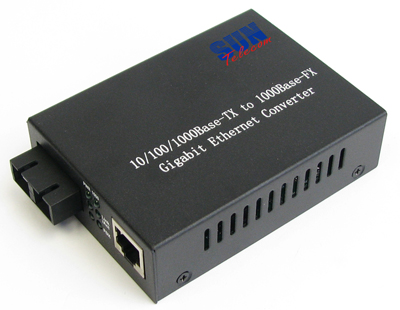

                                                        圖 光纖收發器

　　產品一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位于寬帶城域網的接入層應用;同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。下圖為光纖收發器組網方案：



9、光端機

　　光端機是一個延長數據傳輸?shù)墓饫w通信設備，它主要是通過信號調制、光電轉化等技術，利用光傳輸特性來達到遠程傳輸?shù)哪康?。光端機一般成對使用，分為光發射機和光接收機，光發射機完成電/光轉換，并把光信號發射出去用于光纖傳輸;光接收機主要是把從光纖接收的光信號再還原為電信號，完成光/電轉換。光端機作用就是用于遠程傳輸數據。

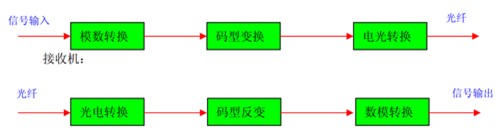

　　光端機工作原理圖：

　　光端機分為很多種類，如電話光端機、網絡光端機等，一般常用的是視頻光端機(尤其在安防行業應用廣泛)。

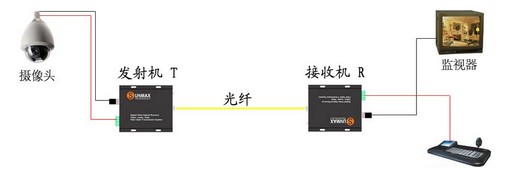

　　光端機是光信號傳輸?shù)慕K端設備。他的本質是：光電轉換傳輸設備;放在光纜的兩端;一收一發，顧名思義光端機。所以光端機都是成對使用，一般買光端機都是說要買幾對，而不是幾個。下圖為光端機在整個系統中起到的作用。
