基于城市新建場景的EPON接入網布建分析

        一、PON新建場景說明

        在城市新建區域，根據樓宇現狀可分為4 種場景： 中低層（4 層以下）多單元樓宇、小高層（5－8 層以下）多單元樓宇、9－15 層的高層樓宇、16 層以上的高層樓宇。

        在基于PON 的FTTB 模式下，樓內設備采用ONU 內置FE/DSL 端口和話音網關（或者外置IAD）提供話音和數據接入。樓道內ONU 設備應集中放置在豎井、弱電井、樓梯間內。受安裝空間的限制，一般樓內ONU 設備高度不應超過5U；采用LAN 方式時，設備的分布還要考慮五類線長度的限制。

        FTTB 模式的入樓光纜，應考慮未來向FTTH 演進的需求，按照每32 住戶配一芯光纜考慮，并預留適當?shù)木S護纖芯。當光纜需求在6 芯以下時，考慮到4芯光纜與6 芯光纜成本接近，最低應選擇6 芯光纜。

        二、PON場景建設原則

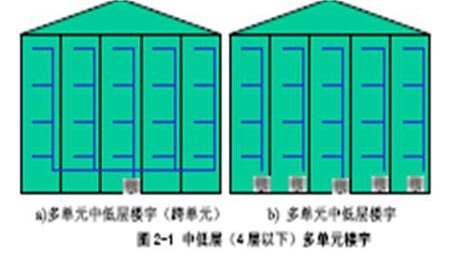

        （一） 中低層（4 層以下）多單元樓宇

        4 層以下的多單元樓宇，樓內住戶在8－80 之間，應首先選擇基于PON 的FTTB 方式。每個ONU 最多可覆蓋5 個單元，一般每棟樓只需要1 端ONU 設備。ONU應集中設置在地下室或中間單元的一樓樓梯間，設備通過一條五類線或五類線延伸到用戶家庭。

        采用一級分光方式，分光器集中放置在小區光交接箱內，每棟樓的入樓光纜應采用一條6 芯光纜。
如果樓內沒有水平線槽或單元間的五類線布線難度大，也可在每個單元放置一端ONU 設備。

       （二） 小高層（5－8 層）多單元樓宇

        5－8 層的多單元樓宇，樓內住戶在100－150 之間，應首先選擇基于PON的FTTB 方式。每個ONU 最多可覆蓋3 個單元，一般每棟樓需要1－2 端ONU 設備。每3個單元設置一端ONU 設備，放置在一樓樓梯間。

        采用一級分光方式，分光器集中放置在小區光交接箱內，入樓光纜應至少采用一條6 芯光纜。樓內光纜采用兩條皮線光纜連接其他ONU 設備。

        如果樓內沒有水平線槽，也可在每個單元放置一端ONU 設備。

        （三） 9－15 層的高層樓宇

        9－15 層的高層樓宇，每單元住戶在36－60 之間。每個ONU 最多可覆蓋1 個單元，一般每棟樓需要多端ONU 設備。為減少樓內銅纜投資，在條件允許的情況下ONU 最好設置在中間樓層的弱電井內；如果弱電井空間不足，則應放置在一樓樓梯間。

        采用一級分光方式，分光器集中放置在小區光交接箱內，入樓光纜應至少采用一條6 芯光纜，樓內采用2 條皮線光纜接到每端ONU 設備。
