淺析我國FTTH接入技術選擇

淺析我國FTTH接入技術選擇
深圳市首邁通信技術有限公司  黃河振

1．前言
    到目前為止，光纖到戶（Fiber To The Home——FTTH）在日本和美國已得到廣泛應用，共有用戶約500萬，但FTTH在我國還處于明芽階段，尚未有實用的FTTH接入網絡。現有的FTTH技術主要包括小區有源交換點對點接入技術和無源光網絡接入技術，它們各有優勢，適合于不同的應用環境。本文將根據我國住宅小區的特點，比較上述兩種FTTH技術在我國住宅小區應用的優劣，淺析我國住宅小區對FTTH接入技術的選擇。

2．我國FTTH目標市場特點
    目前，我國FTTH主要目標市場無疑是大中小城市住宅小區的住戶，城市住宅小區一般為花園式住宅小區，其突出特點是：住戶密度高，單一花園住宅小區一般有500—3000住戶,有些甚至是上萬個住戶；住宅小區（包括商業大廈）一般配備通信機房，用于安裝整個小區通信接入設備和線路交接，這種配置是電信運營商相互競爭和多種電信業務綜合接入的需要，機房到用戶距離普遍小于1km；主要電信運營商和有線電視運營商普遍都已鋪設小芯數（一般為4到12芯）光纜到住宅小區或商業大廈的機房；小區內住戶通信和CATV接入線纜資源歸屬各運營商所有。我國FTTH目標市場另一特點是電信業務提供存在行業壁壘：電信運營商不容許經營CATV業務，而且這一現狀在未來相當一段時間無法改變。
FTTH目標市場的特點決定了我國FTTH的技術選擇。

3．無源光網絡（PON）在我國FTTH應用面臨的問題

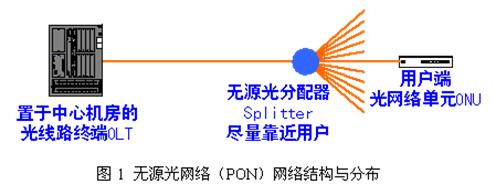

    如圖1是理想無源光網絡（Passive Optical Network——PON）網絡結構與分布，其主要特點是：光線路終端（Optical Line Terminal——OLT）置于電信運營商中心機房，無源光分配器放置（Splitter)盡量靠近用戶端的光網絡單元（Optical Network Unit——ONU）。OLT與ONU之間的距離等于電信運營商中心機房到用戶的距離，與目前固定電話的接入距離相仿，一般為幾公里，Splitter距ONU一般為幾十米到幾百米。PON的這種結構和布局突出體現了PON的優勢：從中心機房至用戶的整個網絡為無源網絡；大量節約中心機房至用戶的光纜資源；因為是一點對多點，精簡中心機房設備數量與規模，減少中心機房配線數量。

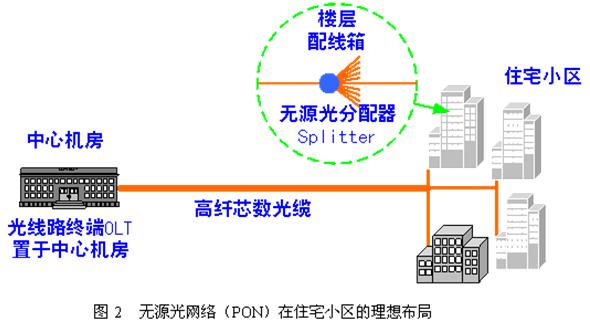

    圖2是無源光網絡（PON）在住宅小區的理想布局：OLT置于電信運營商中心機房，根據Splitter盡量靠近用戶原則，Splitter放置于樓層配線箱。很顯然，這一理想布局能突顯PON的固有優勢，但將不可避免帶來以下問題：首先，從中心機房至小區需要高芯數光纜，如3000戶小區，按1：16分支比計算，需要近200芯的光纜，而目前一般只有4-12芯，增加鋪設光纜非常困難；其次，無源光分配器置于樓層配線箱將使配線節點非常分散，導致放號、維護和管理非常困難，甚至幾乎不可能；再者，無法提高網絡設備及其接入端口的利用率，因為在單一PON的覆蓋范圍內，用戶接入率很難做到100%。

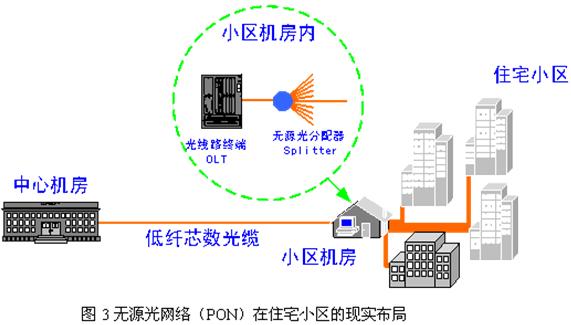

    圖3是無源光網絡（PON）在住宅小區的現實布局：OLT和Splitter均放置在小區機房里。這種現實布局優點是：中心機房至住宅小區只需要低芯數光纜，現有光纜資源就能滿足需要；整個住宅小區接入線路均在小區機房配線，非常容易放號、維護和管理；由于接入設備和配線架同在小區機房，無疑顯著提高設備端口利用率，接入設備可以根據接入用戶數增加而逐步擴容。但這種現實的布局也有其明顯的缺點：首先，丟棄PON的網絡結構是無源網絡的最大優勢，中心機房至用戶網絡還是有源網絡；其次，并沒有因為PON而節約光纜資源；再者，PON設備成本高、網絡結構復雜。

   綜上所述，PON在住宅小區FTTH應用中存在矛盾的兩面：按PON的理想網絡結構和布局固然可以發揮其原有優勢：從中心機房至用戶的整個網絡為無源網絡，大量節約中心機房至用戶的光纜資源，精簡中心機房設備數量與規模；但同時也帶來幾乎無法接受的缺點：須大量增加鋪設光纜，配線節點分散，放號、維護和管理異常困難，網絡設備及其接入端口利用率低。而如果采用無源光網絡（PON）在住宅小區的現實布局，現有光纜資源就能滿足需要，小區機房統一配線，非常容易放號、維護和管理，顯著提高設備端口利用率，但同時也丟棄了PON是無源網絡和節約光纜資源這兩大優勢，就目前還必須忍受PON設備成本高、網絡結構復雜等劣勢。

4．我國住宅小區FTTH接入技術選擇——小區有源交換點對點（P2P）接入技術

    很明顯，PON的優勢在高密度住宅小區中蕩然無存。在目前PON技術不十分成熟，而且設備價格居高不下情況下，我們認為FTTH接入選擇小區有源交換點對點（P2P）技術更為科學和可行，因為：
    *小區普遍設有機房；
    *小區有源交換的P2P技術成熟、成本低，能輕易提供100M或1G的帶寬，與現有計算機網絡實現無縫鏈接；
    *無需增加鋪設中心機房至小區的光纜；
    *網絡結構簡單、建設和運營維護成本低；
    *集中在小區機房配線，易于放號、維護和管理；
    *設備端口利用率非常高，可以根據接入用戶數增加而逐步擴容。

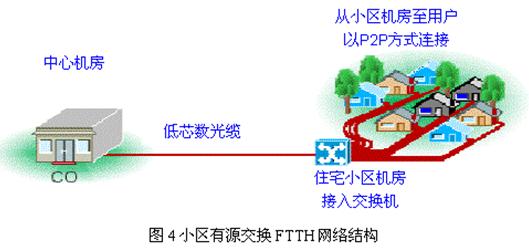

    圖4是典型小區有源交換FTTH網絡結構，從電信運營商中心機房至小區機房沿用目前已有的低芯數光纜，而從小區機房至用戶端采用點對點（P2P）組網方式，接入設備和配線架統一放置小區機房，整個網絡采用技術成熟、成本低廉的以太網協議。有源交換點對點FTTH網絡是目前在日本和美國普遍采用的FTTH接入技術，在目前全球500萬線的FTTH用戶中，95%以上采用有源交換的P2P技術。其突出優勢有：
*高帶寬：輕易實現穩定雙向100M寬帶接入；
*可以支持Internet寬帶接入、CATV接入和電話接入，在接入網實現三網合一；
*支持未來可預見的新業務：可視電話、VOD、數字影院、遠程辦公、在線展覽、電視教育、遠程醫療、數據存儲及備份等等；
*網絡結構簡單、技術成熟、接入成本低；
*只有小區機房是有源節點，集中機房配線，降低維護成本，提高設備端口利用率；
*有效節約中心機房至小區的光纜資源，無需增加鋪設中心機房至小區的光纜；。

    我們認為FTTH接入選擇小區有源交換的P2P技術更為科學和可行，還因為無源光網絡（PON）在標準和技術上發展存在不確定性：
²標準剛剛出現，多種版本(EPON&GPON)，標準的競爭對未來推廣存在不確定性。
*相關器件須要3-5年的標準化和成熟過程， 在未來3-5年內難與目前以太網P2P器件在成本上和普及上相競爭。
*PON的光電器件造價高昂：高功率、高速突發性收發；目前光電器件遠無法滿足生產低成本PON系統要求。
*目前國外EPON的設備平均售價一線為1000—1500美元。

5．符合國情低成本FTTH解決方案
    深圳市首邁通信技術有限公司成功推出具有自主知識產權的符合國情低成本FTTH系列產品，提供靈活多樣的基于小區有源交換點對點（P2P）技術FTTH解決方案。

1）低成本IP寬帶接入FTTH解決方案

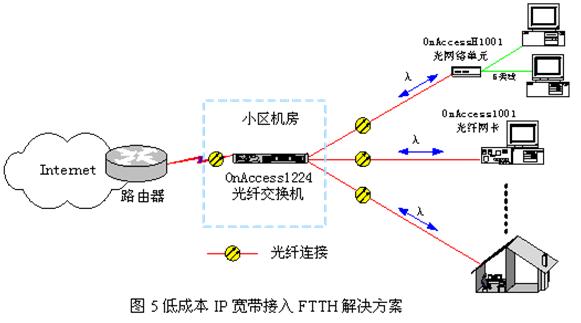

    如圖5是低成本IP寬帶接入FTTH解決方案網絡結構。在小區機房放置接入光纖交換機（OnAccess1224或OnAccess5224），用戶端如果只有一臺電腦終端接入則電腦配置內插光纖網卡（OnAccess1001）即可，如果有多臺終端（如電腦和IP電話）則選用光網絡單元（OnAccessH1001）；接入光纖交換機通過光纖以1000M（或100M）速率與IP寬帶城域網相連，以1000M（或100M）速率與接入光纖交換機相連，接入光纖交換機以100M速率與用戶側終端相連，光纖可以選擇單模雙纖或者單模單纖，根據實際接入距離和運營商需要決定；光網絡單元有一個與接入光纖交換機相連的上聯光端口和4個與終端相連的RJ45端口。整個網絡基于Ethernet協議平臺，利用IP Over Ethernet整個網絡與Internet的互聯，實現網絡的每個用戶對Internet的高速訪問與互聯。一臺接入光纖交換機（OnAccess1224或OnAccess5224）最多可以提供24個接入端口供24個用戶光纖接入，可以根據具體用戶數量靈活選擇接入光纖交換機的數量。

 該解決方案具有突出優勢：
    *充分考慮我國住宅小區特點，特別適合我國住宅小區FTTH接入需要；
    *只有小區機房是有源節點，降低維護成本；
    *單一交換節點，有效提高交換機端口利用率；
    *超高帶寬，雙向100M，是ADSL和Cable Modem的100倍；
    *接入距離遠，達15公里；
    *是低成本的FTTH解決方案。

2）低成本Internet、CATV和IP電話三網合一FTTH解決方案

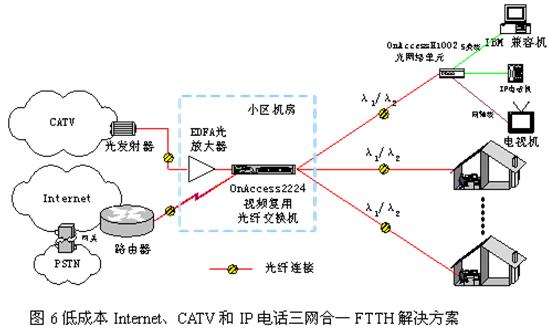

    如圖6是低成本Internet、CATV和IP電話三網合一FTTH解決方案的網絡結構，從小區機房至住戶采用單芯單模光纖，同時實現為用戶提供Internet寬帶接入、IP電話接入和有線電視（CATV）接入的三網合一綜合接入。小區機房接入設備為首邁通信自主知識產權專利產品OnAccess2224視頻復用光纖交換機（ZL200320115298.8），用戶端為光網絡單元OnAccessH1002。網絡核心設備是OnAccess2224視頻復用光纖交換機，該視頻復用光纖交換機每臺具有24個復用了CATV信號100Mbps單模單纖接口，一個CATV光信號（波長1550nm）輸入口和兩個1000M數據口；視頻復用光纖交換機通過其中一個光端口以1000M或100M速率與城域網路由器相聯，實現網絡接入Internet，通過光纖與CATV光纖網相聯；一般地，1550nmCATV光信號首先經EDFA放大后通過光分配器分配給OnAccess2224視頻復用光纖交換機；視頻復用光纖交換機通過光纖以點對點的方式與每個信息點的OnAccessH1002光網絡單元相聯，同時向用戶提供雙工100M速率高速接入Internet、CATV廣播信號和IP電話接入；OnAccessH1002光網絡單元提供一個與OnAccess2224視頻復用光纖交換機相連的單模單纖接口、一個CATV 75Ω同軸電纜RF接口和4個10M/100M RJ45接口；該光網絡單元實現光電轉換完成與計算機和電視機及IP電話機的接口。IP電話通話質量良好，與普通程控電話無異，這主要得益OnAccess2224視頻復用光纖交換機具有全線速無阻塞交換功能和雙向100M數據傳輸帶寬（具體參見www.firstmile.com.cn）。CATV信號傳輸采用一獨立的透明傳輸信道，保證與未來高清晰數字電視系統完全兼容，有線電視圖像質量與普通基于同軸線傳輸有線電視圖像質量相比有過之而無不及。

該解決方案具有突出優勢：
    *充分考慮我國住宅小區特點，特別適合我國住宅小區FTTH接入需要；
    *實現Internet、CATV和IP電話三網合一；
    *只有小區機房是有源節點，降低維護成本；
    *單一交換節點，有效提高交換機端口利用率；
    *超高帶寬，雙向100M，是ADSL和Cable Modem的100倍；
    *接入距離遠，達15公里；
    *是低成本的三網合一FTTH解決方案。

6．結束語
    迄今為止，F(xiàn)TTH主要在日本和美國得到一定規模的應用，全球FTTH共有約500萬用戶。我國是一個發展中國家，電信產品消費水平普遍較低，目前商業FTTH用戶還非常少（幾乎為零），F(xiàn)TTH推廣尚處于起步階段，為此，選擇適合我國國情的FTTH技術對推動我國FTTH的普及至關重要。綜上所述，選擇技術成熟、成本低的小區有源交換點對點（P2P）FTTH接入技術更加符合我國國情。
