光纖到辦公室(FTTO)解決方案及投資效益分析

光纖到辦公室(FTTO)
解決方案及投資效益分析
深圳市首邁通信技術有限公司  黃河振
river.huang@firstmile.com.cn

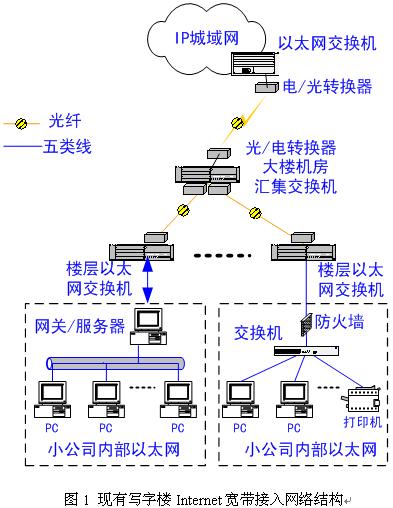

目前，寫字樓Internet寬帶接入解決方案，因銅質5類線傳輸距離受100米的限制，一般采用設備分散布局。如圖1，是典型寫字樓Internet寬帶接入網絡結構。電信運營商光纜直接延伸至寫字樓總機房（一般位于地下室），經光電轉換器連接電口匯聚交換機，匯聚交換機的電輸出口經光電轉換器通過光纖連接置于樓層掛壁式機柜內的光電轉換器和電口接入交換機，該交換機再通過5類線接入各小公司內部服務器。

在圖1典型寫字樓Internet寬帶接入網絡結構中，由于受銅質5類線傳輸距離小于100米的限制，存在大量的接入交換機和光電轉換器，它們被放置在多塵灰、散熱條件差的樓層配線間的掛壁式機柜內，致使交換機和光電轉換器極易出現故障甚至損壞，如死機、過熱、塵埃大量堆積、接插口污染或氧化等故障；其次，由于有源節點過多，網絡維護管理成本非常高；再次，因樓層接入交換機一般網管功能相對簡單，網絡的安全性、可管理性較差，對用戶的權限管理非常吃力。

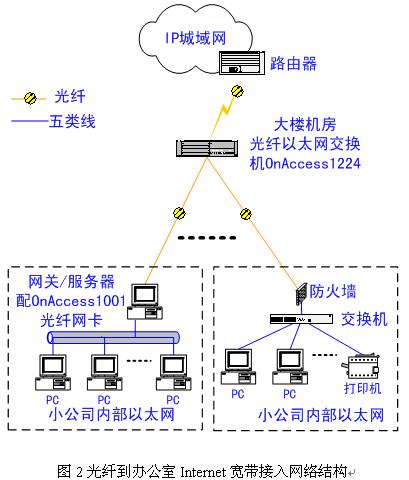

圖2是基于首邁通信OnAccess系列產品設計的寫字樓光纖到辦公室（Fiber To The Office——FTTO）Internet寬帶接入解決方案。網絡核心是首邁通信OnAccess1224光纖以太網交換機，該交換機可以配置2個千兆上聯光端口，其中一個千兆端口可以用以上聯電信運營商IP城域網，另一個千兆端口可以用于級連其它交換機，該交換機還同時配備了24個100M下聯光纖端口用以下聯各小公司內部服務器，該服務器內插PCI總線OnAccess1001光纖以太網卡即可，傳輸媒介可以選擇多模光纖或單模光纖。

這種采用光纖到辦公室（FTTO，也稱光纖到企業）的方式，其接入距離不受限制，大大簡化網絡結構；由于省去大量光電轉換器和所有樓層接入交換機的有源節點，顯著提高網絡可靠性，大大降低網絡維護管理成本；提供超高帶寬接入，雙向100M；OnAccess1224具有很強的網管功能，有效提高網絡的安全性、可管理性。

目前，首邁通信OnAccess系列產品已實現低成本寫字樓光纖到辦公室接入，市場售價每線已低于1000元人民幣。

表1是基于首邁通信OnAccess系列產品實施的寫字樓光纖到辦公室（FTTO）解決方案的投資分析。該分析基于以下假設：寫字樓高150M，共有240個小公司或辦公室；從機房到公司光纜平均長度120M，鋪設用戶光纜總成本平均為 500元；考慮到用戶可能使用其他接入方式，僅設寬帶用戶接入比例為50%，即120戶；寬帶接入用戶初裝時收取開通費200元，每月信息費收取200元。

表1寫字樓光纖到辦公室（FTTO）投資分析

支出與收入項目					數量	單位	單價 (￥)	單項投入(￥)	單類投入(￥)	總投入(￥)
網絡初期建設投入	設備投入	寫字樓機房設備		機房光纖交換機	5	臺	14,000	70,000
				機架	1	個	2,500	2,500
				光纖分配架	1	個	10,000	10,000
				連接線	120	條	80	9,600
		用戶端設備		光纖以太網卡	120	張	450	54,000
				連接線	120	條	80	9,600
		設備總投入							155,700
	線路投入	從機房配線適配器至用戶室內適配器（光纜平均長度120米）			240	戶	500	120,000
		線路總投入							120,000
	網絡初期建設投入總額									275,700
業務收入	初始開通費收入				120	戶	200	24000		24,000
	月服務費收入				120	戶	200	24000		24,000
每月運營成本支出	每月設備線路折舊		設備折舊（8年折舊）					959
			線路折舊（30年折舊）					333
			每月折舊總額						1,293
	每月維護成本		每月設備維護成本支出（每年設備總投入的5%）					649
			維護人工成本支出（按每戶每月5元）					600
			每月維護成本支出總額						1,249
	每月運營支出總額									2,541
每月利潤總額										21,459
每月現金流量凈額										22,751

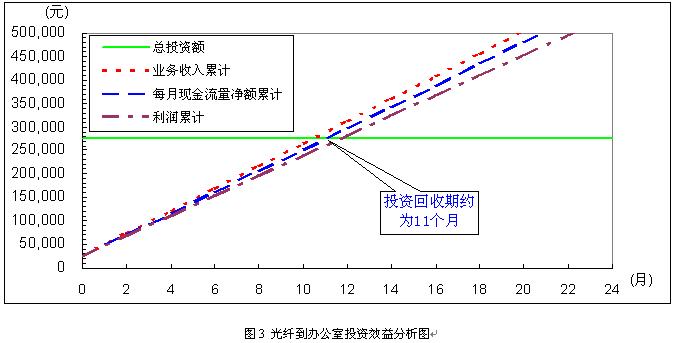

每月業務收入為24,000元；每月現金凈流入為22,751元；每月利潤為21,459元；投資回收期約只有11個月，如圖3所示。如果能提高接入率，將顯著縮短投資回收器，如接入率提高到80%時，回收期縮短為半年。

可見，基于首邁通信OnAccess系列產品實施的寫字樓光纖到辦公室（FTTO）解決方案具有很好的投資回報，是一種低成本，結構簡單，可靠高，管理容易，回報高的寫字樓寬帶接入解決方案。
