利用RFoG解決方案開展基于光纖的DOCSIS和GPON業務

        當有線電視運營商準備在其網絡上開展面向家庭用戶和企業用戶的超寬帶業務時，他們需要考慮網絡拓?fù)浼軜?gòu)這個重要問題，尤其是對于新建網絡和原有網絡的現代化改造而言。作為一種面向有線電視運營商的可行解決方案，日益興起的光纖射頻傳輸（RFoG）解決方案允許有線電視運營商直接將光纖連接部署到用戶駐地，同時充分利用現有的DOCSIS®網絡設備。RFoG提供了一條通往更高寬帶GPON（千兆比特?zé)o源光網絡）部署的演進之路，事實證明，RFoG將助力運營商邁向全光纖網絡的坦途。

       利用HFC（混合光纖同軸電纜網絡）技術、DOCISIS網絡設備和諸如RFoG等新興FTTP（光纖到戶）技術以及最終借助GPON，運營商將能經濟高效地直接將光纖部署至用戶住所。對任何運營商而言，主要的益處是可以充分利用現有的CMTS和電纜調制解調器投資以及后臺應用，同時保持現有的視頻、VoIP和超寬帶互聯網等業務的連續性。摩托羅拉不僅在HFC、DOCSIS和FTTP接入網解決方案方面擁有成熟的技術專長，而且提供了用于實現標準化RFoG解決方案的穩健解決方案，可以為未來的GPON部署鋪平道路，因此，在向有線電視運營商提供FTTP解決方案方面，摩托羅拉擁有獨特的優勢。

1 RFoG簡介
　　RFoG允許有線電視運營商繼續將傳統的HFC后臺設備和應用用于新的FTTP部署。借助RFoG，可以通過光纖傳輸有線電視業務，就像在同軸電纜上傳輸一樣。有線電視運營商可以繼續使用現有的設備和計費系統、CMTS平臺、前端設備、機頂盒、條件接收和電纜調制解調器?？梢栽诿恳晃挥脩舻淖∷掳惭b被稱為光網絡單元（ONU）的微型光站，用于將光信號轉換成電信號。這個過程替代了傳統上由部署在HFC網絡中的高層光站執行的功能。射頻網絡設備保持不動，區別在于，光網絡終端從光站移至了用戶住所。

     與HFC網絡不同的是，GPONFTTP部署不具備傳統的模擬反向通道用來支持雙向數據通信。而在RFoG解決方案中，允許DOCSIS用戶端設備與前端網絡設備進行通信,所必需的反向通道則由新安裝的微型光站提供，并對整個網絡架構保持透明。

     未來，運營商將能夠利用其新的全光纖接入網，并可在適當?shù)臅r(shí)間和地點，隨需部署諸如GPON等FTTP技術。任何接入網的演進和投資時機取決于包括技術在內的多種因素，例如，部署成本、潛在的運營成本節省和競爭環境等，但是，當運營商準備好邁出下一步時，GPON能夠提供比RFoG多得多的業務。

      對于已有的有線電視網絡，RFoG能夠?yàn)榫W(wǎng)絡擴容提供一條經濟高效的升級途徑，同時推遲投資于與當前市場需求無關的替代網絡解決方案（例如，大型新建住宅房地產開發商要求提供全光纖網絡）。在許多通信基礎設施新建項目中，有線電視運營商面臨著與日俱增的來自房地產開發商要求其部署光纖到戶解決方案的壓力。這在很大程度上是由于，這些開發商認為，接入全光纖網絡有更大價值，能為每個住宅增加數千美元的價值。

2 選用RFoG的原因
　　有線電視運營商不懈尋求各種方法，借助諸如光站分割、模擬信道重新利用、DOCSIS3.0信道綁定、交換式數字視頻、MPEG-4壓縮和家用網關帶寬管理等帶寬優化解決方案，盡可能提高其現有HFC網絡的容量。但是，隨著要求部署FTTP的壓力越來越大，尤其是在新建住宅區，RFoG為有線電視運營商提供了一個可行的有線電視PON 光纖解決方案。RFoG是防止電信運營商入侵和充分把握傳統本地運營商提供的FTTP部署機會的重要解決方案。

       投入大量資金升級其網絡設備之后，有線電視運營商需要一個能夠充分利用這筆投資，并可兼容現有的運行系統和后臺流程的接入網。重要的是要評估允許有線電視運營商提供可靈活擴展的寬帶業務，同時建設最后一公里網絡以支持未來超寬帶業務的HFC、DOCSIS和GPON解決方案。然而，運營商應當仔細地評估與新興標準聯系緊密，并且可以在未來高效地演進至完全基于PON 業務的RFoG解決方案。

  　在考慮演進至全光纖網絡時，運營商必須明白，RFoG部署本身并不能為有線電視運營商提供更高帶寬，因?yàn)樵摬渴鹑耘f利用了HFC網絡所使用的相同頻率。然而，它確實能夠讓有線電視運營商建設面向未來的接入網絡，為利用入戶光纖連接的30 THz 理論承載容量創造了機會。通過部署光纖而不是同軸電纜來實現最后一公里連接，有線電視運營商可以避免當前部署同軸電纜所需的沉沒成本，并且無需在兩三年后當用戶要求更高帶寬的超寬帶業務時，再更換這些線路。運營商還可以向三網融合業務提供光纖接入，從而增強其在新的房地產開發項目中與電信運營商展開競爭的實力。

　　也許，RFoG最具吸引力的益處是有可能降低網絡運營成本。“無源”一詞表示，當信號在網絡上傳輸時，光傳輸無需電源或有源電子組件。網絡中的有源設備越少，在網絡的使用壽命周期內每用戶的維護成本就越低。

　　在許多情況下，RFoG在網絡運營方面比HFC擁有顯著優勢。例如，相比于典型的有線電視網絡中使用的光站和戶外傳輸設備，PON 設備所需的電源更少，散熱要求更低。此外，光纖上傳輸?shù)男盘?hào)“更干凈”，因?yàn)楣庑盘?hào)不易受到象同軸電纜上傳輸?shù)纳漕l信號那樣所受的干擾。標準PON 解決方案可以利用無源組件實現最遠20 公里的傳輸距離，而HFC網絡則需每隔1,000 英尺部署一臺射頻放大器，以維持信號質量。

　　在部署FTTP解決方案時，至關重要的是要充分利用現有的業務支撐系統（BSS）和運營支撐系統（OSS），以便有線電視運營商保護在設備、管理、計費和故障排除等應用上的現有投資。輕率地添加新的BSS 和OSS 應用、工作流程和過程以支持光纖解決方案將是低效率的，并將導致運營成本的增加和客戶服務水平的降低。通過實現基于標準的非專有RFoG解決方案，有線電視運營商可以部署FTTP解決方案，不僅在當前贏得競爭優勢，而且可以在未來經濟高效地演進至GPON，而無需更換連接至用戶駐地的最后一公里連接。

3 RFoG實現
　　最簡單的RFoG實現是在前端執行必要的轉換，并通過光信號將下行業務發送至安裝在用戶住所的機頂盒和DOCSIS電纜調制解調器。通過一臺CMTS/ 邊緣路由器，輸送視頻控制信息和數據網絡業務，然后由光發射平臺執行電/光轉換。通過波分復用（WDM）平臺和分路器，在1550nm波長上將下行數據和視頻業務傳輸至位于用戶住所的微型光站。HFC光站需要執行信號再生，將反向信號重新發送至分前端。如有必要，可以利用摻鉺光纖放大器（EDFA）來增強下行光信號，以延
長傳輸距離。

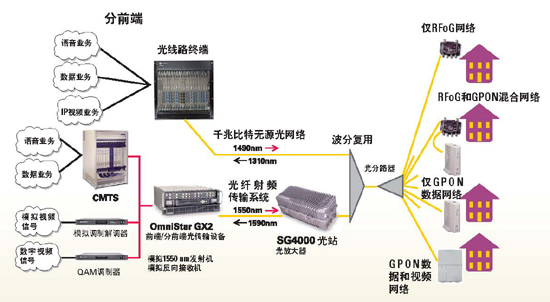

                                                     圖1 有線電視運營商通過摩托羅拉微型光站執行光信號轉換
　
        光纖連接至安裝在用戶住所的微型光站，后者負責將光信號轉換成可以在用戶的家庭網絡中傳輸?shù)男盘?hào)?？梢酝ㄟ^(guò)同軸電纜將視頻業務傳輸至機頂盒，并將語音和數據業務傳輸至嵌入式媒體終端適配器（eMTA），后者再通過用戶家中的電話線連接至模擬電話系統或者通過以太網或WiFi 端口連接至PC 。通過采用1310nm或1590nm波長的反向通道，將語音、數據和視頻業務傳輸至接收平臺，再由后者轉換光信號并將之發送回CMTS。

 　　如前文所述，有兩種波長可供RFoG網絡選擇用于反向通道：1310nm或1590nm。1310nm反向波長的成本略低于1590nm反向波長，但是，1310nm波長與PON 的反向波長相沖突。而1590nm波長則不會與GPON波長相干擾，因此可以在日后平滑地演進至PON 。利用1590nm波長，未來有線電視運營商可以在RFoG解決方案所用的同一個光纖接入網上運行共存的GPON解決方案，還可以將RFoG微型光站重復用于GPON解決方案。

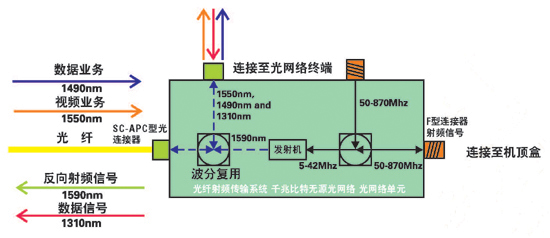

                                                       圖2 用戶住所的摩托羅拉微型光站的光信號轉換
也有兩種光纖架構可供選擇：分接型架構和引接型架構。分接型架構是一種點到多點架構，從光站引出的一條光纖沿著街道布線，一部分信號分接至各戶家庭。這類似于HFC網絡的分接架構，但要求設計人員不斷地為各個服務區域選擇適當?shù)姆纸又?，并且在日后插?添加新的家庭用戶時，可能對網絡運行提出挑戰。這種架構的好處是，減少了沿著街道部署的光纖。引接型架構是一種點到點架構，將從光站/分路器引出的一條專用光纖直接“引入”用戶家庭。當前的PON 解決方案采用的就是這種光纖架構，因此，可以充分發揮PON 技術和成本優勢。這種架構也能在未來平滑地演進至PON 解決方案。

4 基于RFoG增強特性的GPON實現
　　最簡單的RFoG實現是在前端執行必要的轉換，并通過光信號將下行業務發送至安裝在用戶住所的機頂盒和DOCSIS電纜調制解調器。通過一臺CMTS/ 邊緣路由器，輸送視頻控制信息和數據網絡業務，然后由光發射平臺執行電/光轉換。通過波分復用（WDM）平臺和分路器，在1550nm波長上將下行數據和視頻業務傳輸至位于用戶住所的微型光站。HFC光站需要執行信號再生，將反向信號重新發送至分前端。如有必要，可以利用摻鉺光纖放大器（EDFA）來增強下行光信號，以延長傳輸距離。

　　如今，有線電視運營商也可以利用RFoG反向通道來部署GPON架構，以便繼續利用現有的用戶端設備。這種方法要求使用4個波長。下行GPON業務從有線電視運營商的數據網絡傳輸至一臺光線路終端（OLT），后者再利用1310nm和1490nm波長，將該GPON業務傳輸至一臺波分復用（WDM）設備。從CMTS傳出的DOCSIS和視頻業務被轉換成光信號，并經EDFA 放大器（如果傳輸距離需要）發送至波分復用（WDM）平臺。這臺WDM 設備將信號流合并起來并通過分路器將這些業務發送至安裝在用戶住所的微型光站，后者再通過同軸電纜傳輸視頻業務并在1550nm、1490nm和1310nm波長上將語音和數據業務傳輸至一臺光網絡終端（ONT），由其轉換光信號，再通過以太網傳輸數據業務，通過用戶家中現有的電話線傳輸模擬語音業務。

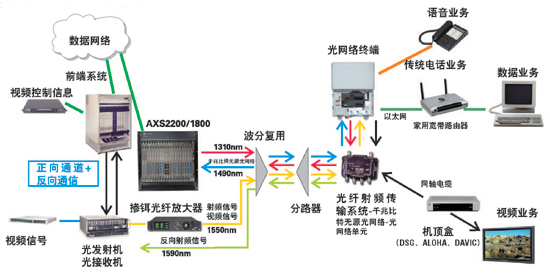

         圖3 通過借助RFoG解決方案部署GPON架構，可以逐步演進至GPON，同時保持提供DOCSIS業務

　　微型光站負責將所有的反向通道業務轉換成光信號，并在1590nm波長上將之發送至前端。前端部署的光接收機再對這些信號進行轉換并通過CMTS系統將之發送至語音、數據和視頻網絡。這種解決方案允許有線電視運營商部署“混合式系統”，以同時支持GPON和DOCSIS業務。

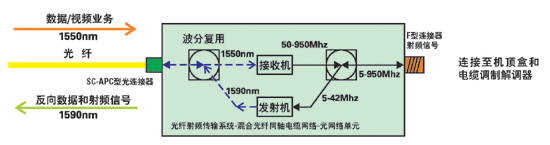

圖4 摩托羅拉微型光站視頻業務轉換

　　下表總結了RFoG解決方案和基于RFoG增強特性的GPON方案的優勢和劣勢。

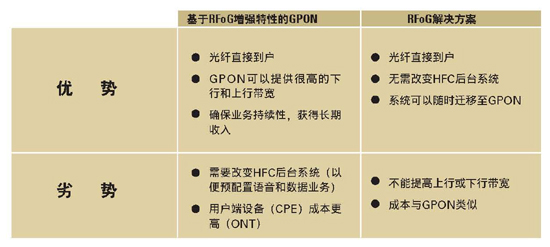

表1 RFoG解決方案和基于RFoG增強特性的GPON方案的比較


5 RFoG和GPON解決方案共存
　　考慮到復雜的網絡設計要求，有線電視運營商可以在同一個服務區域同時運行RFoG和GPON解決方案，這樣，通過RFoG接收業務的用戶可以是通過GPON接收業務的用戶的鄰居。WDM 平臺是RFoG與GPON之間的分界點，有線電視運營商可以根據市場要求，逐漸將用戶遷移至GPON解決方案。圖5所示網絡框圖表明了在同一個服務區域共存的RFoG和GPON解決方案。

                                               圖5 RFoG和GPON可以共存于同一個服務區域

　　開始時，有線電視運營商將部署一臺具備PON光擴展端口的RFoG微型光站。圖6為微型光站框圖。PON專用波長1490nm和1310nm將被路由至擴展端口。當有線電視運營商需要向特定家庭提供更多超寬帶業務時，如高速對稱數據業務或IPTV業務，可以將一臺GPONONT連接至擴展端口。只要需要，仍然可以利用該RFoG微型光站來提供傳統的視頻業務和處理已有的反向信號。

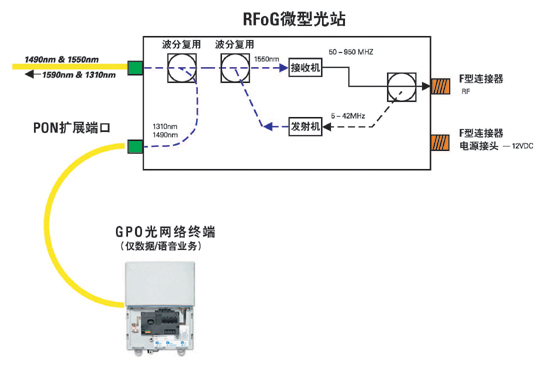

                                                     圖6 具備PON 擴展端口的RFoG微型光站

6 結束語
　　當今的PON 解決方案不能支持利用用戶住宅、前端和分前端中部署的現有DOCSIS網絡設備，并且不能集成到現有的OSS 系統中，以實現預配置、計費和客戶支持等。摩托羅拉在HFC、DOCSIS和FTTP接入網解決方案等領域擁有深厚的技術專長，并且為在當前部署RFoG解決方案提供了一條經濟高效的演進道路，同時允許在未來遷移至PON 網絡。

　　借助摩托羅拉提供的RFoG解決方案，有線電視運營商可以利用其現有的DOCSIS機頂盒和DOCSIS網絡設備和應用。摩托羅拉同時擁有HFC和光纖接入技術優勢，并可提供專業服務，能夠助力有線電視運營商根據經濟需要逐步演進至光纖網絡。
