FTTH規模建設關鍵因素分析

         FTTH是未來“端(終端)、管(網絡)、云(應用)”，架構接入方式，也是未來智能家庭網絡中心的接入方式。因此，運營山必須綜合多方面因素，合理建設FTTH，推進三網融合。

        隨著三網融合的快速推進，新業務和新技術的不斷出現，大大加快了FTTH的發展進程，F(xiàn)TTH開始迅速進入到規模建設階段，F(xiàn)TTH建設模式、ODN工程部署、業務快速發放和自動運維、智能家庭網絡以及未來FTTH技術演進都是必須考慮的關鍵因素;而FTTH模式下如何保障用戶固有業務使用模式采取綠色節能的供電備電方案，針對家庭布線如何快速低成本完成覆蓋等也是影響FTTH規模建設的重要因素。

1∶64分光EPON滿足FTTH建設需求

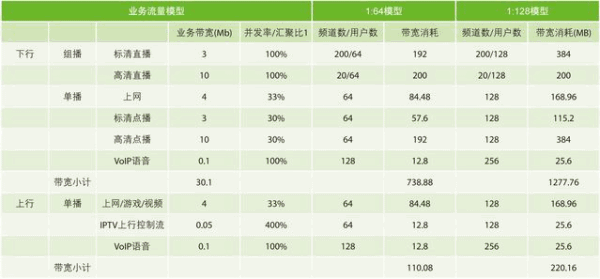

中國高端住宅用戶帶寬需求分析表

         根據中國電信業務發展需要選擇合理分光模式是FTTH規模建設的一個關鍵所在。國內運營商目前以及未來的業務帶寬需求分析如表所示。

        可以看出，EPON1∶64分光可以實現用戶超過20M的帶寬接入需求，滿足今后2路高清電視需求，與運營商高端用戶帶寬需求和規劃一致，EPONFTTH1∶64分光模式是適用于中國電信業務發展和FTTH網絡建設的主流分光模式。

        采用PX20+/PX20光模塊進行1：64試點，在上海電信、蘇州電信、杭州電信、湖州電信等現場使用(8個活接頭)達到覆蓋半徑超過6KM，取得很好效果，并完全滿足EPONFTTH成片規模應用條件。

10GEPON是未來主流方向

        針對今后發展方向的FTTH應用，10GEPON的高帶寬可以滿足每用戶100M或以上的需求;10GEPON支持大分光比，可以更好地滿足FTTH的發展需求，目前10GEPON已經實現1∶256大分光比商用，光模塊等器件最大支持33.5dB光靈敏度。同時10GEPON支持遠距離傳輸，測試完成78KM傳輸，在1∶256分光比下支持傳輸5km，可以更好滿足國內城市、城郊、農村場景FTTH建設需求。

       10GEPON是EPON的平滑升級產品，EPON、10GEPON已經做到完全共用ODN系統;高帶寬用戶可以做到按需平滑升級10GEPON，10GEPON和EPON在同一ODN網絡下混合組網。10GEPON網管運維完全繼承EPON系統，運營商相關支撐系統也不需要改造，大大保障了運營商的投資。

FTTH運維模式

        FTTH建設模式下，ONT數量爆炸式增長，F(xiàn)TTH的運維模式對于運營商和設備商來說都是一個嶄新的課題。如何實現業務的快速發放、如何實現快速故障診斷和排障是目前急需解決的課題。中興通訊與中國電信進行全方位戰略合作，結合中國電信制定PON行業標準，推出了FTTH快速業務發放和快速故障診斷和排障的“3-2-3-1”解決方案，如圖1所示。

       3項基礎工作

        首先完善資源管理系統的建設工作，包括針對FTTHONU設備基于ONU邏輯標識LoID的統一規劃工作，以及用戶VLAN劃分形成FTTH資源表。針對線路資源包括光纖線路規劃、光交箱和分纖盒規劃、入樓入戶的戶線光纖、接纖盒規劃形成光纖規劃資源表。針對設備情況如IP地址分配、管理通道參數規劃、設備配置原則、業務配置規劃形成EMS配置資源表。

       IT支撐系統配套工作包括服務開通系統和激活系統的完善，特別是激活系統需要實現從單一的語音激活到用戶所有業務激活工作。


針對以光纖為主網絡，綜合網管系統配套工作需要增加光線路檢測手段，迅速找故障點分析故障原因，對于FTTH模式下ONU數量呈幾何級數增加的情況，需要通過專家系統庫解決絕大多數問題，可以采用Web方式、客服方式來實現。

       2項關鍵點

        實現FTTH快速業務發放和自動維護的關鍵點是采用ONU邏輯標識LoID，ONU邏輯標識認證LoID是軟標識，由運營商統一規劃，包含網絡資源信息，相比MAC地址這種無規則的硬標識方式，更利于資源預規劃和與BSS/OSS對接。LoID是資源管理系統、自動開通系統、激活系統、裝維系統聯系的紐帶。

       3個快速

      通過基于LoID對于業務發放流程的改造，可以實現業務的快速發放，從以前期2小時縮短到達20分鐘，大大提高了用戶的感知。

       通過增加光線路快速檢測系統，中興通訊EasyOptical系統在浙江電信等應用可以實現快速故障診斷，可以通過專家系統庫很快找到解決問題的方法，實現故障的快速排除，大大提高了用戶滿意度。

      1項轉變

         針對FTTH規模建設帶來大量家庭ONU、HGW設備，原有綜合網絡管理系統以及業務發放系統的壓力十分巨大，ITMS將是家庭網絡新的運維中心?？梢詫崿F(xiàn)設備側和終端側管理分離，保障整個電信設備安全運營。

雙“1+1”模式破解家庭網絡布線難題

       寬帶業務的最終落地依賴家庭網絡，基于室內布線的難題，中興通訊提出“1+1”的解決方案(1個SFU+1個HGW室內兩級組網解決方案)，如圖2所示。

          SFU放在入戶處的綜合信息箱內，解決了室內光纖布線難的問題;通過HGW解決了WLAN信號覆蓋和五類線布線難的問題，室內布線靈活，滿足任何時間、任何地點上網、視頻等業務的實現。

        為了更快推進FTTH商用，結合目前中國電信實際業務開展情況，瘦終端是實現低成本快速覆蓋的有效手段。針對目前尚無多業務需求的用戶，采用1FE+1POTS的低成本瘦終端，既能有效解決室內布線問題，更能節省成本投入。

鐵鋰電池解除FTTH建設備電后顧之憂

         磷酸鐵鋰(LiFePO4)蓄電池安全可靠、免維護，可滿足2～12小時備電要求，可適用于作為FTTH設備的備用電源。

         通過將鐵鋰電池內置在電源適配器里，電源適配器除了具備將交流220V市電轉換成直流12V電源外，還具備給鐵鋰電池進行充電管理的能力，從而使電源適配器具有備用電源能力。市電正常時，由市電給ONU設備供電，同時給鐵鋰電池充電進行儲能，當市電停電時，由鐵鋰電池放電給ONU設備供電，保證ONU設備正常工作，實現不間斷供電功能。

        EPON更適合當前中國FTTH的規模建設需求，10GEPON是FTTH的必由之路，只有10GEPON才能同時滿足大帶寬、大分光比的FTTH建設需求。采用“3-2-3-1”解決方案可以實現業務快速發放、快速故障診斷和排障。
