[圖]FTTX技術及其應用

訊石光通訊網 2007/5/29 9:11:59
    摘要　對幾種光纖接入技術進行比較分析，并簡要介紹了國外運營商在部署FTTX的情況。

    關鍵詞　FTTX　以太網　無源光網絡　網絡部署

    O、引言

    面對傳統語音業務營收的不斷下降，提供寬帶業務正迅速變成每個運營商商業模式的一個基石，光纖接入是任何成功的寬帶策略所必須的。近來，固網運營商均積極轉向提供整合語音、數據、視頻的Triple-play業務，以期能提高APRU值，而現有寬帶接入網升級將成為當務之急。各大運營商都紛紛投入光纖的部署。在剛剛結束的2006美國OFC／NFOEC大展上，F(xiàn)TTX的發展和部署成為與會專家討論的焦點，就連光纖到戶（FTTH）發展比較遲緩的歐洲在“FTTH歐洲論壇年會”上也提出了“很明顯，光纖時代已經到來”的口號。

    雖然，市場需求、價格和政府的政策是影響FTTX發展的主要因素，但選擇正確的技術、FTTX結構和商業模式是運營商進行大規模部署FTTX時首要考慮的問題。

    1、光接入技術

    1.1　點到點有源以太網系統

    FTTH網絡中的點到點接入技術是將電信號轉換成光信號進行長距離的傳輸，上下行帶寬都可以達到100Mbit/s甚至1000Mbit/s。采用點到點方式實現FTTH具有產品成熟、結構／技術簡單、安全性較好的特點，在日本和美國已廣泛應用。其主要優點如下：

    a）帶寬有保證，每用戶可以在配線段和引入線段獨享100Mbit/s乃至1Gbit/s帶寬；

    b）集中在小區機房配線，易于放號、維護和管理；

    c）設備端口利用率高，可以根據接入用戶數的增加而逐步擴容，因而在低密度用戶分布地區成本較低；

    d）由于用戶可獨立享有一根光纖，因此信息安全性較好；

    f）傳輸距離長，服務區域大。

    但這種技術最大的缺點是需要鋪設大量的光纖和光收發器，在大規模應用情況下網絡鋪設困難，設備成本也很難再下降，甚至?xí)仙?。另外，有源以太網并沒有一個統一的標準，從而產生多種不兼容的解決方案。還有一個可能影響選擇以太網技術的因素是傳統視頻業務的提供方式，因此被認為是實現FTTH的過渡技術。

    1.2　點到多點無源光網絡系統

    1.2.1　APON和BPON

    APON是20世紀90年代中期由FSAN開發完成的，并提交給ITU-T形成了G.983.x標準系列。其下行速率為622Mbit/s，上行速率為155Mbit/s，由于采用了ATM技術，因此可承載64kbit/s語音業務、ATM業務和IP業務等各種類型業務，并可提供強有力的QoS保證。

    BPON是在APON上發展起來的，最早在日本興起的標準。1998年NTT就和南方貝爾共同制定了第一個BPON標準，并開始了BPON的商業運營。美國的運營商也因?yàn)闅v史的原因，傾向于使用BPON標準來構建FTTH網絡。但APON/BPON的業務適配提供很復雜，業務提供能力有限，數據傳送速率和效率不高，成本較高，其市場前景由于ATM的衰落而黯淡。

    1.2.2　EPON

    EPON由EFM工作組提出并在IEEE 802.3ah標準中進行規范，它在PON層上以Ethernet為載體，上行以突發的Ethernet包方式發送數據流。EPON可提供上下行對稱1.25Gbit/s傳輸速率，下行10Gbit/s的傳輸速率正在研究中。

    在多種基于PON的技術中，EPON由于其技術和價格方面的優勢已逐漸成為最受歡迎的FTTH技術。由于采用Ethernet封裝方式，因此非常適于承載IP業務，符合IP網絡迅猛發展的趨勢，這也是EPON技術能夠獲得業界青睞的重要原因。但Ethernet封裝方式也給EPON技術帶來了一個致命的缺點——難以承載語音或電路方式數據等TDM業務，雖然目前國內外均對TDM over Ethernet技術進行了積極的研究并取得了一定的成果，但并不十分成熟，要完全達到TDM業務要求的嚴格QoS更是面臨相當大的困難，這給EPON的應用帶來了很多限制。

    從結構上看，EPON的最大優點是極大地簡化了傳統的多層重疊網結構，主要優點如下：

    a）消除了ATM和SDH層，從而降低了初始成本和運行成本；

    b）下行業務速率可達1Gbit/s，允許支持更多用戶和更高帶寬；

    c）硬件簡單，無須室外電子設備，使安裝部署工作得以簡化；

    d）可以大量采用以太網技術成熟的芯片，實現較簡單，成本低；

    e）改進了電路的靈活指配、業務的提供和重配置能力；

    f）提供了多層安全機制，諸如VLAN、閉合用戶群和支持VPN等。

    EPON的主要缺點如下：

    a）由于IEEE 802.3ah只規定了MAC層和物理層，MAC層以上的標準靠制造商自行開發，因而帶來靈活性的同時也造成了設備互操作性差；

    b）EPON的總效率較低；

    c）沒有基于標準的運營維護信道進行監測、診斷和配置OLT：

    d）EPON的設計沒有考慮直接支持以太網以外的業務，多業務支持能力較差。

    1.2.3　GPON

    2003年ITU-T通過2個有關GPON的新標準——G.984.1和G.984.2。GPON是BPON的繼承和發展。按照這一最新標準的規定，GPON可以提供1.244、2.488Gbit/s的下行速率和ITU規定的155、622Mbit/s以及1.255Gbit/s等多種標準上行速率，即可以靈活地提供對稱和非對稱速率。

    GPON的主要優點如下：

    a）相對其他PON技術，GPON在速率、速率靈活性、傳輸距離和分路比方面有優勢。傳輸距離至少達20km，分路比最大為1:64；

    b）適應任何用戶信號格式和任何傳輸網絡制式，無需附加ATM或IP封裝層，封裝效率高、提供業務靈活；

    c）可以直接高質量、靈活地支持實時的TDM語音業務，延時和抖動性能很好；

    d）在運營維護和網管方面，比EPON有更大改進。

    GPON的主要缺點是技術成熟度不如EPON，難度較高，使設備成本較高。

    總的來看，GPON和EPON面臨的共同挑戰有以下幾點：

    a）怎樣才能在Ethernet/GFP上有效承載TDM業務并能提供電信級的服務質量；

    b）由于GPON和EPON是點對多點的星形或樹形網絡，需要通過一個1+1并經過不同路由的光網絡來實現電信級的保護恢復，網絡成本將非常高；

    c）目前GPON和EPON設備成本主要受限于突發光發送／接收模塊以及核心的控制模塊／芯片，這些模塊要么尚未成熟，要么是價格昂貴還難以適應市場需要；

    d）GPON和EPON的一次性投入成本較高，不太適合逐步投資擴容的傳統電信建設模式，最適合完全新建或改建的密集用戶區域。

    2、FTTX在各國的部署

    根據光纖到用戶的距離來分類，F(xiàn)TTX可分成光纖到交換箱（FTTC）、光纖到節點（FTTN）、光纖到駐地（FTTP）及FTTH等4種模式。

    目前，國內外各大運營商已部署的FTTX大致有2種模式。一種選擇是FTTP/FTTH。NTT采用這種模式已經有幾年了，并與2005年宣布一項新的計劃，到2010年將突破3000萬用戶。在美國，Verzon在2004年開始其FTTP計劃。其他在歐洲和北美的運營商、市政當局和開發者也開始實施他們的計劃。另一種選擇是FTTC/FTTN并用高速銅線技術連接到用戶。采用這種模式的有美國的SBC和Bell-South、韓國的KT和歐洲的幾個主要的PTT。

    2.1　FTTN/FTTC模式

    2.1.1　FTTN

    FTTN是FTTX中光纖使用比例最小的解決方案。由于干線光纖提供了大的傳輸容量，所以可以充分利用已有的銅纜。一些運營商都把它作為向FTTH的過渡方案。
    SBC在2005年啟動總投資為40億美元的“光速”計劃，3年內投資40億-60億美元，對于原來已經有基礎設施的區域，建設FTTN+ADSL2+/VDSL2寬帶接入設施，而對于原來基礎設施空白的區域，實施FTTP。到2007年覆蓋1900萬個家庭用戶（1800萬FTTN+ADSL2+/VDSL2，100萬FTTP），覆蓋目標用戶達到90%以上。

    BellSouth采用FTTN+ADSL2+/VDSL的方式。預計2009年FTTH用戶達150萬-300萬。

    2.2　FTTP/FTTH模式

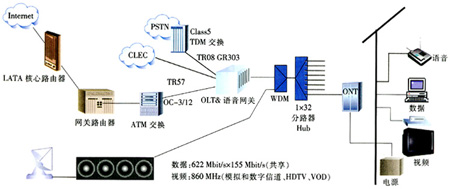

圖一 Verizon FTTP網絡結構

    2.2.1　FTTP

    2004年7月Verizon啟動了名為FIOS的高速光纖網絡服務計劃。FIOS就是通過FTTP為用戶提供達30Mbit/s數據網絡連接，從而為提供包括IPTV在內的基于互聯網協議（IP）的服務提供網絡基礎。Verizon FTTP網絡結構如圖1所示。

    2.2.2　FTTH

    日本對于FTTH的研究由來已久，1996年NTT建設了第一個BPON實驗網絡，1998年NTT和BellSouth聯合制定了第一個BPON標準，并且開始了BPON商用網絡的運營。日本的許多家運營商都在2005年針對FTTH市場發起進攻，F(xiàn)TTH市場成為日本網絡接入市場中的熱點。

    FTTX的各種模式互相滲透，不是互不相容的。FTTN和FTTC沒有投資風險，同時，這2種方案又能充分利用已有的銅纜接入網，也能提供足夠的回路容量，可以比FTTP更早地提供FTTP現在能提供的業務。為了立刻獲得收入以及為最終目標FTTP籌措資金，運營商可以采用FTTN和FTTC作為過渡方案來減小有線電視提供商的威脅。

    3、結束語

    運營商在大規模的部署FTTX前，應充分了解FTTX的市場特點，既不能忽略FTTX的技術風險，盲目追求高帶寬，全業務接入，也不因FTTX網絡建設的高投入，而無所作為。要用發展的眼光分析其投資效益，選擇合理的建網方案。
