Juniper數據中心解決方案

　　1. 概述

　　對于任何機構而言，數據中心都好比是它的心臟。員工、合作伙伴和客戶都需要依賴數據中心里的數據和資源才能有效交流與合作。過去十年來，隨著互聯網和Web技術的興起，數據中心的戰略地位變得越來越重要，因?yàn)樗坏芴岣呱a(chǎn)率，改善業務流程，還能加快變革的進程?？傊?，數據中心已經成為IT 部門保護、優化和發展業務的戰略重點。

　　要實現這些目標，數據中心建設面臨著很多挑戰。過去幾十年來，為適應經濟的迅猛增長，多數企業數據中心都經歷了一個快速發展期。數據中心運行的應用越來越多，但很多應用都相互獨立，而且在使用率低下、相關隔絕的不同環境中運行。每個應用都追求性能的不斷提高，一般情況下，數據中心必須支持多種操作系統、計算平臺和存儲系統。這種需要支持多個應用“孤島”的分立式基礎設施不僅難以變化和擴展，而且管理、集成、安全和備份成本很高。

　　傳統的數據中心正變得過于復雜，成本高昂并且效率低下，逐步成為了企業業務進一步發展的最大的瓶頸。傳統數據中心的體系架構已經有超過10年沒有變化：部署了過多的交換節點，設計及實際運行中的大部分的是低性能、低密度的設備。而用戶和應用的增長幾乎一直都伴隨著機柜和設備的增長。更為嚴重的是，這些升級在生產環境中引入了新的未經測試的操作系統，緊接著的是額外的投資開銷、機架空間、電源消耗及管理費用，這些都直接導致了數據中心運維的整體復雜性以及成本的大量增加。

　　根據行業預測，70% 的IT 預算都花費在了現有應用環境的維護上。因此，IT 機構必須提高運行效率，優化數據中心資源的利用率，才能將節省出來的資金用于開展新的盈利型IT 項目。另外，數據中心建設需要建立永續基礎設施，才能保護各種應用和服務免受各種安全攻擊和干擾的危害。

　　與此同時，數據中心領域也在不斷涌現出大量的創新，包括服務器虛擬化、以太網存儲、新的業務應用交付模式等。這些創新能夠推進企業數據中心效益的進一步提升。

　　數據中心的融合和虛擬化趨勢加速了資源的優化及成本的下降。融合、虛擬化及存儲對網絡性能和安全都提出了更高的要求。而服務器虛擬化不僅大幅提高了服務器資源的使用率，也大幅增加了網絡內部的數據業務量。運行在虛擬服務器環境下的應用，要求更低的延遲、更高的吞吐量、更加強壯的服務質量 (服務質量 (QoS) 和極高的可靠性HA (HIGH AVAILABILITY)。傳統的數據中心已經不能滿足每端口增加的業務量及性能要求。更進一步，數據存儲的高帶寬和低延遲要求，以及更多的采用iSCSI和NAS，則更增加了對網絡架構的要求。而隨著未來FCoE (Fiber Channel over Ethernet——以太網光纖隧道) 的標準化，該技術必將對網絡架構提出更高的帶寬和性能要求。

　　此外，如SOA (Service Oriented Architecture——面向服務的架構) 和WOA(Web Oriented Architecture——面向Web的架構) 等新的應用架構，以及如云計算、桌面虛擬化和軟件既服務 (SaaS-Software as a Service) 等新的業務，也對數據中心網絡架構產生更高的性能和帶寬要求。這些更高的需求要求數據中心部署全新的高性能的網絡平臺，以提高數據中心的生產率，同時降低了數據中心的新應用進入市場的時間和運維成本。

　　2. 數據中心的發展趨勢

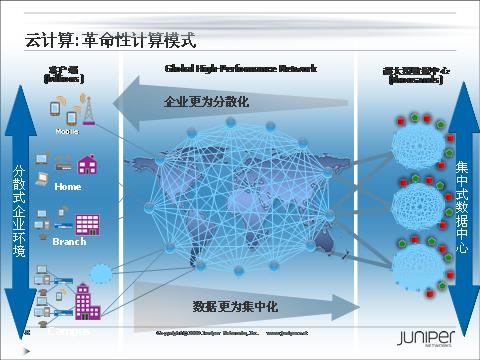

　　2.1 數據中心集中化和使用者的分散化

　　為了降低運行維護和數據整合的成本，簡化操作，并符合法律法規的監管要求，越來越多的企業在考慮整合合并其數據中心。據Nemertes研究公司的報告稱，超過50%的公司在過去的12個月之內，合并其分散的數據中心為整合的集中的大型數據中心，而這一趨勢在今后的12個月內更加顯著。整合的大型數據中心除了能夠滿足高可靠性的要求，確保不間斷的業務，同時還能夠降低數據中心的處理時延，并提供更高的安全保障。

　　同時，企業數據中心的設計還必須滿足越來越分散的使用者(分支機構、門店或個人)的趨勢，據Nemertes的研究報告，企業中約89%的員工是工作在總部以外的區域，如遠程的分支機構。此外，虛擬化的趨勢已進一步擴展了企業數據中心的使用者范圍，包括企業的承建商，咨詢顧問，業務伙伴和客戶等等，這些用戶需要在世界任何地方、任意時間接入并使用數據中心的應用。因此，企業必須提供7X24小時的高可靠的用戶的安全連接和使用，同時確保所有企業資源和應用的安全性。

　　1.1 服務器的分析

　　Gartner公司(2007)稱，數據中心平均每年服務器保持了11%的增長率，而存儲則是22%。這些快速的增長帶來對數據中心的電力供應和冷卻能力的巨大壓力。 2007年的Forrester的報告也指出，51%的企業將集中部署服務器作為一個關鍵優先考慮事項。

　　Gartner還報道指出，大多數企業的服務器都只運行了其能力20%，因此，通過虛擬化新技術，能夠更好地利用這些閑置浪費的資源。此外，集中式部署的數據中心的備份和安全問題必須得到解決，集中的數據中心也要求能夠具備統一、集中的管理解決方案，從而減少時間和資源投入，以保持?jǐn)?shù)據中心的可靠性和可用性。

　　1.2 虛擬化

　　虛擬化是一種用于共享資源，使單一的物理資源劃分為許多個別獨立的資源的技術手段。反過來虛擬化也可以使得多個獨立的物理資源整合為一個統一的資源。虛擬化的好處是在以最小的成本，創造更靈活的系統，可以輕松地提供靈活的部署，先進的自動化，安全和易于管理的優勢。虛擬化主要應用在四個主要資源類別：服務器，存儲，網絡和最終用戶桌面。

　　服務器虛擬化讓一臺服務器通過如VMware ®或Microsoft Virtual Server軟件，虛擬化為多臺機器。服務器虛擬化使IT管理人員能夠靈活地管理Server上的工作負荷，并提供相應的HA和災難恢復服務。

　　存儲虛擬化有助于使許多存儲陣列、池和系統顯示為一個單一的資源，提供這些資源的無縫縮放，從而實現更加方便的數據遷移，提高資源利用率和簡化的管理規定。

　　虛擬化的網絡是通過不同的虛擬化技術，實現數據平面的虛擬化、控制平面的虛擬化和管理平面虛擬化。

　　客戶端虛擬化使IT管理人員能夠提供快速的、無所不在的托管桌面訪問，以實現完全的安全、易于管理和升級。

　　1.3 存儲

　　隨著企業越來越依賴于龐大的數據存儲，可擴展，高性能的存儲系統解決方案正成為當今企業的越來越重要的考慮方面。Fiber Channel--光纖通道仍然保持著SAN市場的絕大部分。但隨著千兆位以太網(GbE)的日益流行，部署和管理基于以太網的NAS的方案使得iSCSI成為一個有吸引力的，低成本的選擇。此外，基于以太網NAS的解決方案更容易利用虛擬化的優勢實現快速擴展，并提供HA。

　　雖然4或8 Gbps的光纖通道提供了比千兆以太網更快的速度優勢，但網絡接口卡(NIC)上通過TCP卸載功能能夠大大提高iSCSI的性能。此外，較低成本的10GE以太網iSCSI也提供了超越光纖通道的速率，從而滿足高速存儲需求。

　　1.4 SoA基于業務的數據中心架構

　　新興企業正在越來越多地采用面向服務的架構(SOA)的業務流程，通過各個不同的獨立的業務功能模塊，構建大型的集成的應用系統。虛擬化技術在SOA的環境中得到了廣泛的使用，通過虛擬化技術，能夠增加服務的可靠性，實現無縫的擴展。

　　在這種方式下，IT部門可以在不同的應用程序進程之間整合各種關鍵的技術。在一個基于SOA的環境中，各個業務功能模塊之間進行大量的，密集的信息交換和互通，這對數據中心的網絡帶寬會帶來新的影響和沖擊。

　　1.5 綠色數據中心

　　隨著業務和終端用戶利用越來越多的網上資源，企業必須建立他們的IT架構去支持這些網上應用，但很多企業都面臨著數據中心運行維護的成本問題。據權威統計，一個企業的平均存儲需求每年都以20-150%的速度增長。其中，服務器增長11%，應用程序增長10%。因此，承擔眾多業務應用的企業數據中心消耗了翻倍的能源，并產生成倍的熱量。美國環保局的一個調查發現，2006年服務器設備電力消耗占美國全部電力消耗的1.5%。企業在電力上的花費比在硬件設備上的花費還要多。

　　對于新建的數據中心而言，重要的是要確保數據中心網絡基礎設施能夠?qū)崿F(xiàn)最大的能源利用和空間利用效率，從而實現最低的運行維護成本。綠色倡議，跟蹤。在設計一個數據中心時，必須考慮到電力和冷卻資源的使用，二氧化碳排放量等這些關鍵因素。

　　1.6 統一通信

　　語音，視頻和數據服務相結合的統一通信系統的采用正在快速增長。根據Forrester研究(2006年)報告，北美所有公司的46%已經安裝IP電話或視頻系統。統一通信的應用對數據中心提出了更高的性能和可靠新要求，不僅要充分考慮網絡的帶寬供應，更要實現有效的服務質量(QoS)保障。

　　1.7 安全

　　聯邦調查局的統計顯示，2006年至少72%的公司遭遇過安全事故。2006年Forrester研究公司的調查發現， 57%的企業將“升級安全環境”列為公司IT方面的首要任務。

　　由于數據中心業務系統的的集中化和使用者份額分散化，遠程用戶被授予的網絡接入范圍日益廣泛，因此必須在企業的數據中心提供有效的安全保障，如提供分支機構用戶以安全的遠程接入通信方式接入到數據中心，或者提供遠程機構到核心網絡之間的站點到站點通信。另外，還必須考慮到數據中心內部不同應用系統、不同虛擬機之間的安全，多個數據中心之間的連接的安全性，如主備數據中心之間的流量安全等問題。

　　2. 數據中心的建設策略

　　Juniper Networks網絡數據中心架構解決方案簡化了數據中心的安全與網絡設計。通過消除傳統架構中的多個交換節點，全新的簡化網絡設計需要更少的設備和互聯鏈路-帶來空間、電源、制冷以及管理的更高效率。設備的減少、性能的提高以及高可用性，是通過具有線速性能的集群交換 (Virtual Chassis) 技術獲得的。

　　通過將傳統的“雜亂式安全”設計整和到少量的高性能機箱式產品，解決方案簡化并提高了安全服務的部署效率。這些產品基于動態服務架構并通過單一操作系統上的“真正服務集成”，使得新增安全服務部署速度的大幅提升成為可能。

　　安全服務融合不僅使得安全架構具有更高的能耗和空間效率，而且通過減少被管理設備的總數使得運維更簡便。全部安全服務的實現無需通過多個有限規模和單一功能的設備，也大幅降低了整個網絡的應用延遲。通過提高跨越多個數據中心的匯聚核心網絡的擴展性，高級路由技術和平臺實現了業務操作的靈活性。數據中心也能在更低的復雜性下快速部署新的應用和支持新的服務，從而以更高的性能和更低的成本實現業務發展目標。

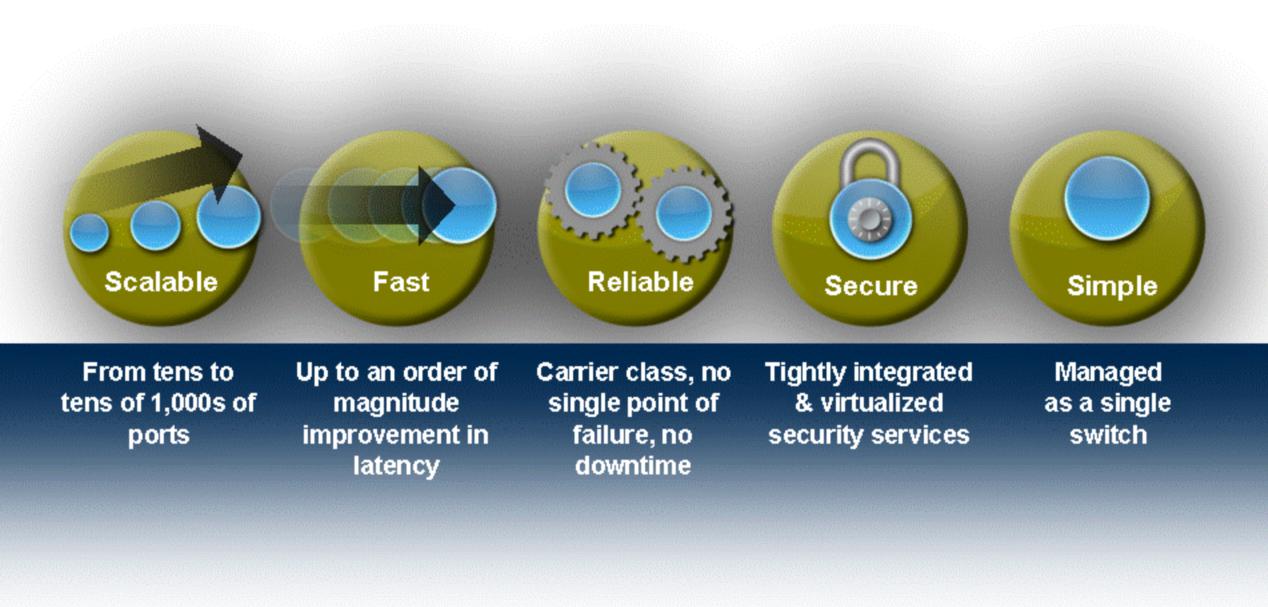

　　新一代數據中心的整體建設思路：

　　1?？蓴U(kuò)展性：成長的提供可擴展的網絡架構和數據中心處理能力。

　　2?？焖伲耗軌蛑С秩魏瓮ㄐ艖?yīng)用程序或服務，提供高帶寬，降低處理延遲。

　　3。可靠性：滿足數據中心集中化后的高可靠性要求。

　　4。安全：對數據中心的各類應用和網絡平臺本身提供安全保障。

　　5。簡單：降低管理維護復雜性，降低成本。

　　4. 網絡架構的簡化

　　4.1 傳統網絡架構的問題

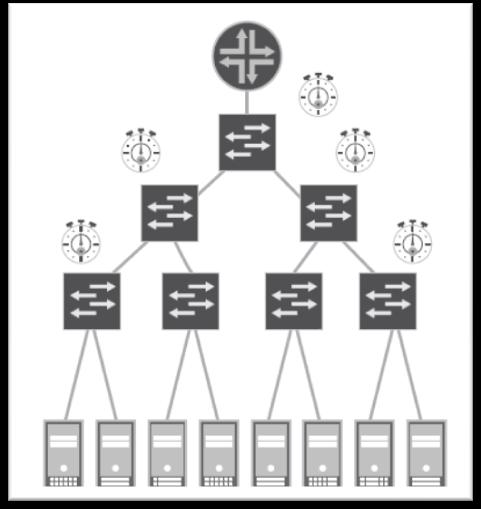

　　傳統的數據中心網絡架構采用了核心—匯聚—接入的三層網絡架構模型，這一方面是受到了傳統的園區網絡三層架構的建網模式的影響，同時早期的設備也無法滿足核心—接入這樣的二層架構所需要的端口密度和性能要求。

　　在三層網絡架構發展的時期，這種模式是必不可少的，因?yàn)榫钟蚓W(wǎng)交換技術力求滿足大多數企業的交換性能需求，而功能分層是提高性能的一種行之有效的方法。例如，骨干交換機的速度恰好能夠支持大多數核心應用，如果再讓它去執行復雜的路由或過濾任務 (通常在軟件中執行)，運行速度定會急劇下降。因此，這些功能被分配給了多個匯聚交換機，以便核心交換機能夠?qū)ｉT(mén)執行簡單的交換任務，從而最大限度地提高性能。采用這種設計方法，大型網絡會需要多個核心交換層來進一步擴大規模，每層通常執行不同的任務。使用這種方法創建的一些參考設計至今仍被作為模板來使用，交換層能多達五個，每層都由多個設備組成。這類配置中，用于連接交換機的以太網端口數量，通常與連接用戶或服務器的端口數量相同。隨著這種方法日益成熟，交換機供應商開始尋求通過匯聚層提供更加豐富的服務，不僅包括路由訪問控制列表和其它低級別數據包處理功能，還包括防火墻和流量分析等其它功能——這類功能通常由服務板卡提供，服務板卡可添加到所有的匯聚層交換機。在極端的情況下，供應商可能會將服務板卡添加到每一個網絡層次，以期改進服務/提高安全性;事實上，在各層復制相同的功能，只會徒勞無功。

　　而在當今的數據中心，如果繼續采用這種網絡架構將存在以下幾個方面的問題：

　　1， 網絡的層次較多，處理效率低;多增加了一個匯聚的層面，就會額外增加匯聚設備的處理時延、線路時延等;同時由于網絡節點數量增多，也增加了部署成本和設備故障的幾率;

　　2， 由于匯聚層面設備一定存在處理性能和上行帶寬的收斂比，在數據中心規模不斷擴大的情況下，匯聚設備會成為整個網絡的瓶頸，出現擁塞、丟包等問題;

　　3， 在網絡擴容時，不僅僅需要增加接入層的設備，同時也必須考慮到匯聚設備的性能和端口密度能否滿足要求，也需要進行相應的擴容，帶來投資成本的增加。

　　4， 網絡設備之間的STP、LAG、路由處理、安全等等相互之間的交互信息，隨著設備數量的增加，會成幾何級數激增。

　　a) 以10臺交換機為例，設備之間的交互量為10x(10-1)/2=45;

　　b) 而如果是100臺交換機，交互量則上升至4950;

　　c) 如果是1000臺交換機，則交互量為499500，幾乎無法正常管理和應用的地步。

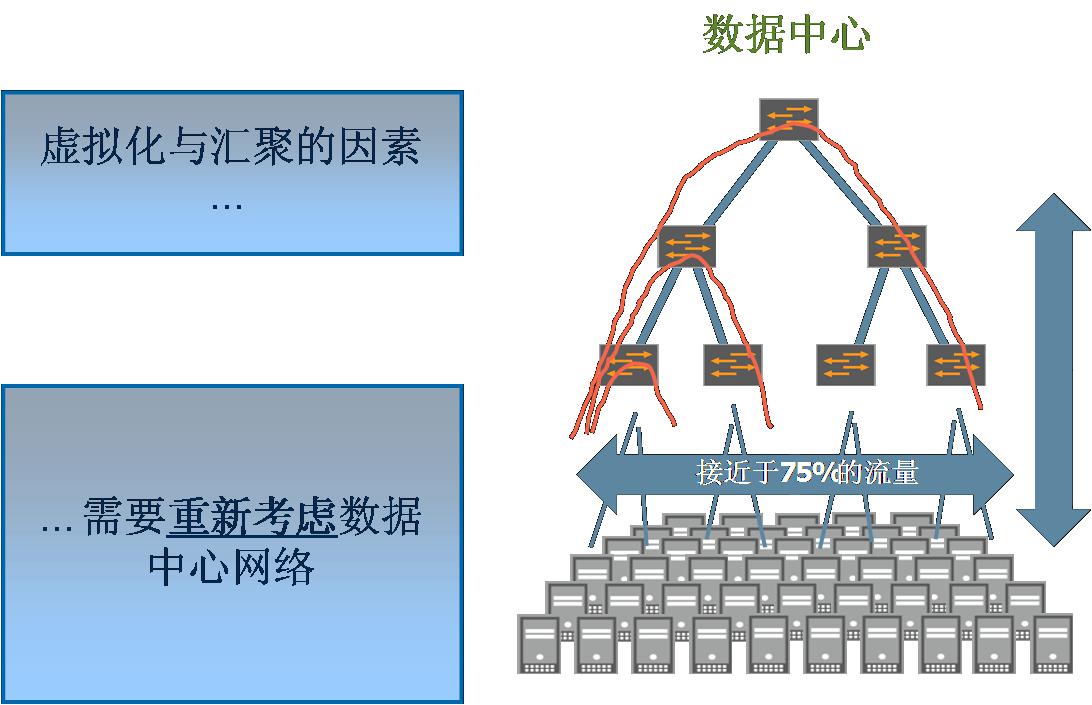

　　5， 早期數據中心的流量模型是Client—Server流量占絕大多數，而隨著數據中心虛擬化的部署，新的數據中心流量模型中，大多數的流量是在內部服務器之間進行通信，甚至能夠達到整體流量的75%，這種部署架構會導致服務器之間流量需要通過匯聚層甚至核心層設備轉發，效率低下，且性能很差。

　　4.2 Gartner的調研報告

　　Gartner在《最大限度減少網絡交換層，顯著降低成本并提高效率》的調研報告中也指出，過去，針對交換機性能有限的環境，我們創建了現有的局域網設計方法。如今，大容量交換機采用全新的設計方法，從而降低園區及數據中心局域網的成本和復雜性。

　　過去三年來，局域網交換機市場發生了顯著的變化。雖然企業的流量需求在不斷增長，但局域網交換機容量的增長速度更快。此外，更復雜的功能不是在軟件中執行，而是直接嵌入到芯片中，這樣可以通過交換機的所有端口“線速”提供這些功能，同時不會影響交換性能?，F(xiàn)在，最大型的企業級局域網交換機每秒可處理超過一個T的交換容量，能夠支持近1,000個1 Gbps以太網端口或者200多個10 Gbps端口。與前幾代產品相比，這些新型交換機中的服務板卡的數量呈下降趨勢。

　　以前，交換機性能有限，我們創建了傳統的局域網設計方法。當前，許多企業在設計網絡時，仍在沿用這種方法。在某些情況下，他們保留匯聚層只是為了提供防火墻等服務模塊，這與最初的設計理念完全背道而馳——匯聚交換機的最初目的是便于企業提供更多功能。

　　現在，您可以根據新的市場條件，采用新的方法來設計局域網。由于所有的交換機端口都能在不影響性能的情況下提供豐富的功能，因此您可以放棄三層設計方法，而選擇更為精簡的拓?fù)浣Y(jié)構。例如，可以使用單層交換機來支持小規模配置;使用兩層交換機來滿足企業園區及數據中心的大多數需求;使用三層交換機來支持超大規模的網絡部署(見圖2)。

　　減少交換層次的網絡設計方法不會影響冗余功能，因?yàn)楹诵慕粨Q機通常作為完全冗余部署，具有永續特性，如冗余電源以及控制和交換矩陣等。在數據中心，接入層通常也采用雙冗余配置的部署模式，將服務器同時連接到兩個交換機中。

　　這種全新的精簡方法設計局域網的主要優勢在于，能夠減少網絡中的交換機和鏈路數量，從而降低前期購置成本和后期維護成本。此外，精簡的配置還能降低電力和冷卻需求，這對數據中心網絡尤為重要。

　　為了探尋這種設計方法潛在的成本優勢，我們以支持4,800個10/100 Mbps以太網用戶端口的網絡為例。該網絡將連接100個48端口的邊緣交換機，每個交換機需要4條1 Gbps上行鏈路，總共需要400條1 Gbps上行鏈路。傳統的三層設計方法，會將這些邊緣交換機與由8個匯聚交換機組成的中間層連接 (4對冗余配置)，每個匯聚交換機支持50條1 Gbps上行鏈路，且需要 (至少) 2條10 Gbps上行鏈路，其中每條鏈路與冗余配置的兩臺核心交換機中的一個交換機相連。如果將這些邊緣交換機與核心層直接相連，則企業無需購買帶有16個10 Gbps上行鏈路端口的8個匯聚交換機機箱，同時核心交換機上的10 Gbps端口數量可相應減少16個。此時，我們?nèi)孕枰?00個1 Gbps端口，但它們將被部署在核心層而不是匯聚交換機中。以2009年第3季度的市場平均價格計算，相比10.2萬美元的用戶端口和3.8萬美元的1 Gbps端口，僅減少32個10 Gbps端口一項，就可節省5.6萬美元的成本，這相當于節省了約28%的網絡前期購置成本。同時，電力和維護成本也會相應降低(而從成本分析來看，后期的設備使用和維護成本要遠高于設備的采購成本)。

　　通過減少交換層數量，流量需要穿越的交換機數量也會減少，從而可以縮短延遲，提高應用性能。此外，簡單的配置還有助于簡化網絡管理，減少需要配置的設備，以及需要排障的端口和線纜數量，并簡化路由和虛擬局域網 (VLAN) 的配置。

　　4.3 Juniper的方案—簡化數據中心網絡架構

　　在大量的數據中心環境中，需要部署大量的以太接入交換節點提供服務器連接到網絡核心。為減少交換節點，Juniper Networks數據中心架構解決方案采用集群交換(Virtual Chassis) 技術，支持高達10臺的EX4200交換機互聯，或者最多8臺EX8200互聯，形成單一的、邏輯設備，實現整個數據中心網絡架構的最簡化。雖然全部的交換機以單一平臺運行，但在虛擬機箱配置中的每臺獨立物理設備都有其自身的電源輸入和風扇盤陣，提供可靠的以太網交換能力。

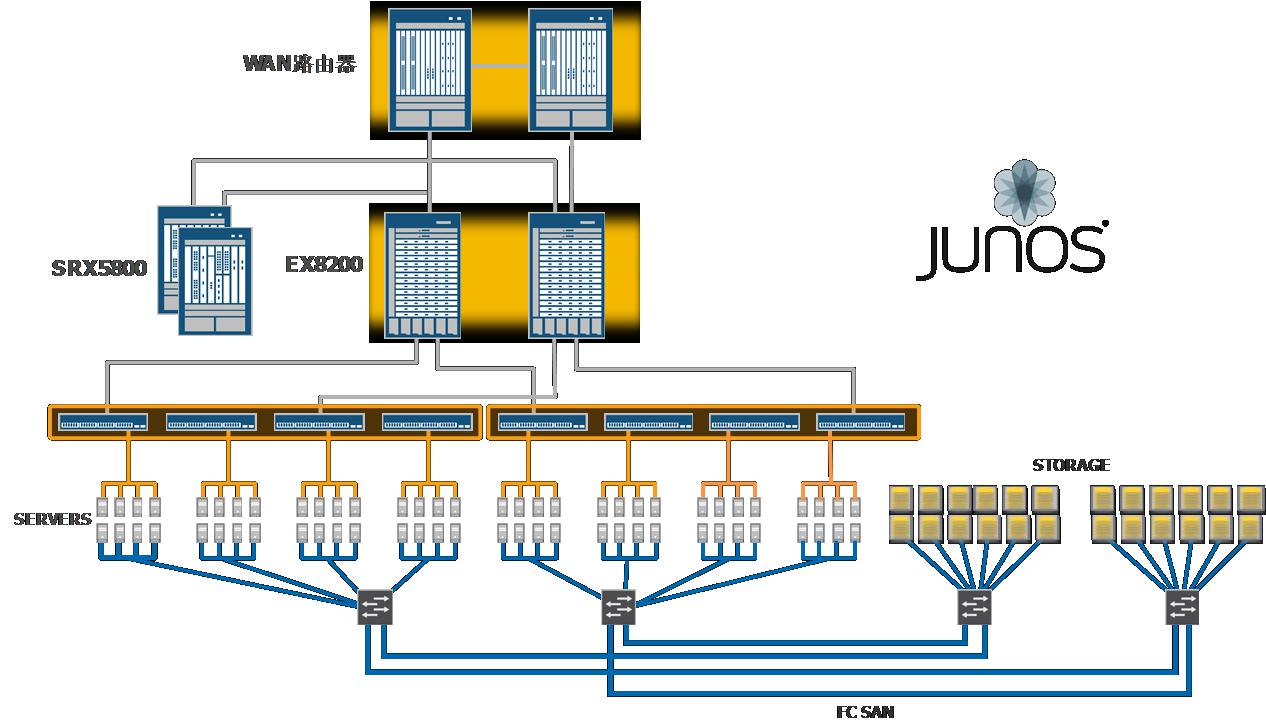

　　因此，由于采用了高性能的交換核心和網絡邊緣設備，同時通過VC技術實現了網絡架構的簡化，因此新的數據中心的網絡可以采用核心—接入的二層架構，從而提升效率、減少故障點、降低管理維護工作量。簡化的數據中心網絡物理架構如下所示：

　　數據中心的交換機無論是以柜頂“Top-of-Rack”方式還是以列末“End-of-Row”方式部署，利用EX系列集群交換 (Virtual Chssis) 技術可以大幅減少交換機之間匯聚的連接和端口。無需為每臺物理交換設備配置冗余鏈路以確保HA(HIGH AVAILABILITY) ，僅為每個集群交換組配置冗余互聯鏈路即可。和具體的配置有關，集群交換機箱組中的某些交換機可能沒有上聯鏈路，而是借助其他成員交換機的上聯鏈路。在虛擬交換機配置方式下，所有物理交換機通過一塊高性能背板連接，并允許在故障時切換到互聯的備份交換機。這樣的配置顯著減少了確保網絡連接冗余所需的鏈路數量，同時降低或消除了數據中心接入交換節點的生成樹協議 (Spanning Tree Protocol) 的需求。

　　作為柜頂“Top-of-Rack”或列末“End-of-Row”交換機的EX4200，直接連接到數據中心的一對核心EX8200系列交換機。EX8200系列是具有非阻塞、高密度性能、100GE ready的交換機，單一機箱可提供高達6.2/12.4Tbps的背板帶寬，單一機箱可支持高達128個線速萬兆以太網接口或640個萬兆以太網接口。而通過EX8200的VC技術，能夠?qū)崿F(xiàn)VC機群更高的處理性能和端口密度。
