摘要 IEEE 802.16e又稱為移動WiMAX技術,包含很多優秀的無線通信傳輸技術。介紹了802.16e的評估背景,詳細闡述了評估的參數設計,并對評估結果進行了分析。
一、評估背景
IEEE 802.16e又稱為移動WiMAX技術,包含很多目前普遍認為性能表現良好的無線通信傳輸技術,如OFDMA、MIMO、頻率復用(Frequency Reuse)等。也正是由于這種原因,在2006年,WiMAX論壇在Intel、北電及三星電子等國際大公司的推助下,展開了全球部署計劃。
而第三代移動通信系統最早于1985年由國際電信聯盟(ITU)提出,當時稱為未來公眾陸地移動通信系統(FPLMTS),1996年更名為IMT-2000,意即該系統工作在2000 MHz頻段,最高業務速率可達2000 kbit/s,預期在2000年左右得到商用。從1997年開始,由于第二代移動通信系統的巨大成功,用戶的高速增長與有限的系統容量和業務之間的矛盾漸趨明顯,第三代移動通信的標準化工作從1997年開始進入實質階段。
在經過詳細的技術評估、研究分析及大量的協調和融合工作之后,在2000年5月,ITU-R 2000年全會(RA-2000)批準、通過了IMT-2000的無線接口技術規范(RSPC)建議,它分為CDMA和TDMA兩大類共五種技術,其中主流技術為以下三種CDMA技術:WCDMA、cdma2000和TD-SCDMA。
雖然時至今日距IMT-2000的標準出爐已有7年的時間,但是WiMAX的支持者們?nèi)韵M苿覹iMAX(IEEE 802.16e)能夠成為IMT-2000的標準之一,使移動WiMAX在更多國家可以得到頻譜牌照,獲得更加合法的身份。
2006年11月,在美國德克薩斯州達拉斯召開的全體會議上,美國IEEE 802委員會的執行委員會正式向ITU-R提出要將IEEE 802.16e技術作為IMT-2000的一種標準方案的請求。2007年2月,ITU-R WP8F工作組發出通函,希望展開對IEEE 802.16e是否能夠成為IMT-2000的標準之一的評估工作。
二、IEEE 802.16e評估系統參數的設計
筆者很榮幸全程參與了本次中國評估小組(CHEG:Chinese Evaluation Group)對802.16e的評估工作?;贗TU-R組織規定的評估準則和一些802.16e支持者提供的技術資料,CHEG通過三個月的集中技術評估,對仿真場景予以實現,并對該系統進行了全面的評估。最后收集、整理評估性能結果,在進行相應的分析后輸出評估報告。

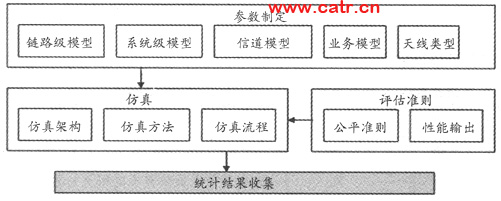

圖1 功能模塊構架
圖1顯示了整個評估過程中各個功能模塊的架構。
評估主要分為三個部分進行,第一部分是參數的設計,其中包括鏈路級信道調制編碼等所采用的技術和參數的設定,系統級功率控制、干擾計算等參數的設計。除此之外,我們還對傳播信道模型環境、業務模型和天線類型進行了規定。具體參數如表1~3所示。

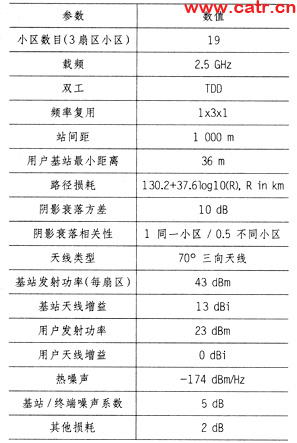

表1 IEEE 802.16e仿真參數

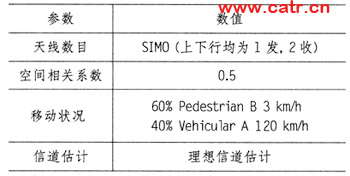

表2 IEEE 802.16e仿真參數-快衰狀況

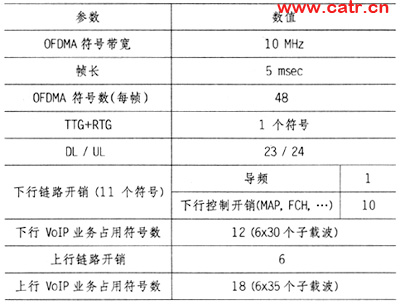

表3 VoIP業務的空口參數
作的第二、三部分的工作,主要是逐一實現仿真架構、方法以及仿真詳細流程和系統性能輸出。
三、IMT-2000的技術需求和評估結果分析
經過上面的一系列工作流程,以及移動WiMAX支持公司提供的相應技術信息,我們作出了相應的評估意見,并對表示懷疑的問題做了相應的解釋。下面將從技術需求、普遍性需求和主觀需求三個方面提出IMT-2000系統的標準要求和評估結果分析。
表4主要是從技術需求標準方面來驗證802.16e技術是否符合IMT-2000的技術標準。

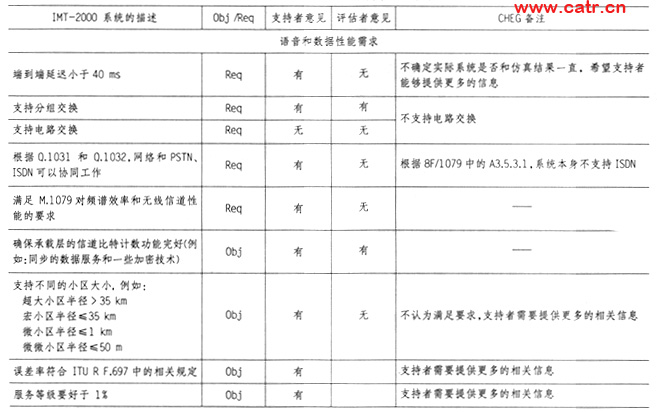

表4 候選技術的相應技術需求以及目標
表5主要給出了候選技術是否滿足一般性的需求標準方面的評估結果。

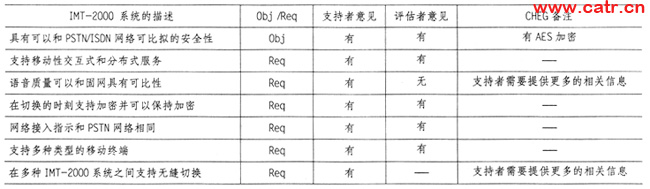

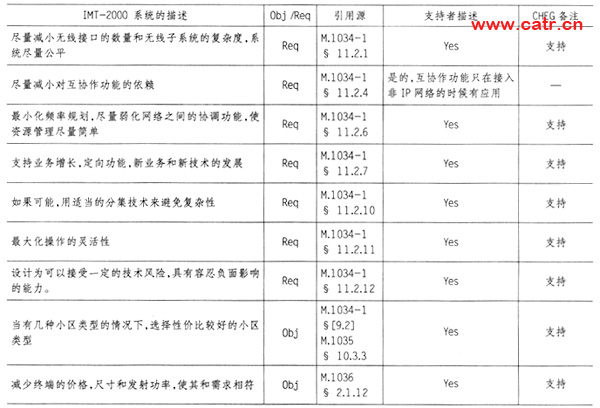

表5 候選技術的相應一般需求以及目標
表6給出了候選技術是否滿足用戶主觀需求的評估。
表6 候選技術的相應主觀需求以及目標
從表4~6可以看到,對于多數的功能需求,CHEG的觀點和支持者的觀點是相符合的,移動WiMAX技術能夠滿足IMT-2000系統的性能要求,但是也存在一定數量的不滿足的功能需求項。
從技術需求及目標的滿足狀況看,移動WiMAX技術存在較多的不滿足情況。例如,通過仿真我們發現,IEEE 802.16e無法應用于超大小區的通信場景。端到端的時延也不能完全滿足所有應用的傳輸時延都小于40 ms。

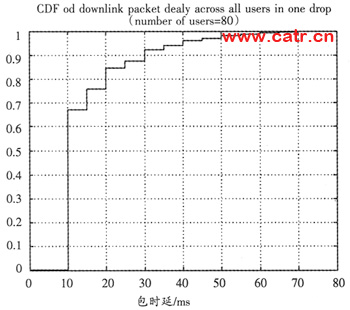

圖2所示即為VoIP業務模型下的用戶端到端傳輸時延的CDF曲線。
圖2 用戶的端到端包時延分布曲線
又比如,在IMT-2000系統的一般需求以及目標中,由于IEEE 802.16e的幀結構和IMT-2000通信系統的幀結構不同、雙工方式在不同系統中也不盡相同,所以也無法確認IEEE 802.16e可以完美實現同IMT-2000通信系統的無縫切換。
另外,從CHEG的評估輸出IOT曲線中顯示,系統平均IOT=9.1 dB(CDF曲線如圖3所示)。

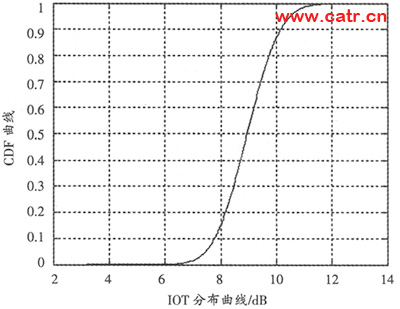

圖3 IEEE 802.16e系統IOT分布曲線
要高出3GPP2給出的5~7 dB的一般通信系統IOT性能參考值,這說明系統中的干擾狀況比較嚴重。
基于以上各方面的敘述,可以看到移動WiMAX技術還是具有相當?shù)膽?yīng)用價值,不過在有些方面還需要進一步的完善,以滿足IMT-2000通信系統的要求。
