億源通新品 | 一種基于空間光學集成的空分復用的多核光纖扇入扇出器件

訊石光通訊網 2024/1/2 9:41:38

  ICC訊 從上世紀70年代光通信技術的誕生至今,隨著單根光纖的傳輸容量的增加,從10G/通道已經增加到了100T/通道,并在通信技術上,分別先后誕生了電路時分復用技術(TDM)、波分復用(WDM)和光放大(EDFA)、數字相干技術等(圖1)。伴隨著容量的提升及輸入功率的增加,由于非線性香農極限的影響,單模光纖的傳輸容量即將到達上限?;诖吮尘埃芯咳藛T提出了一種空分復用技術(SDM),并產生了一種多核光纖,其目的在于解決單根光纖的承載容量。

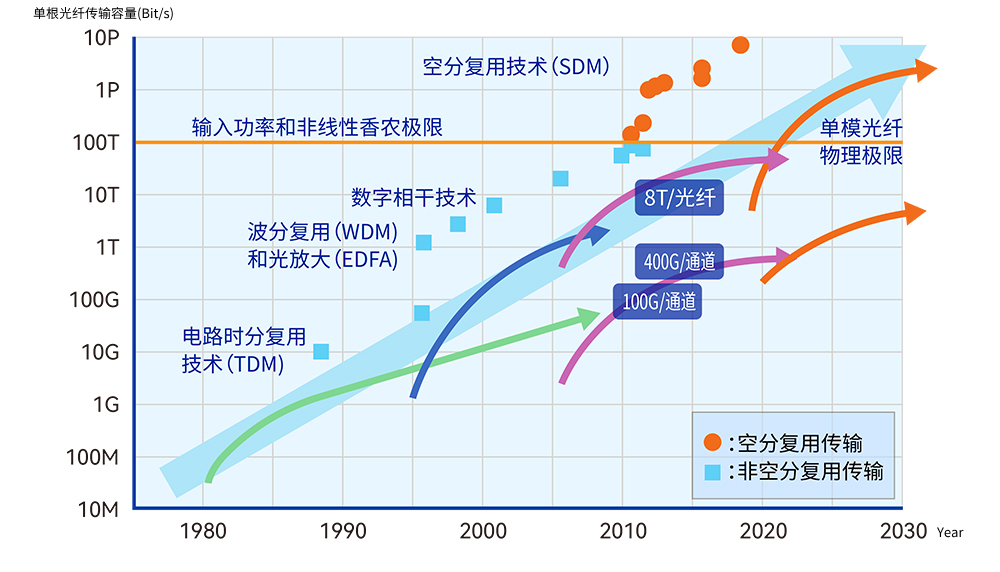

圖1 光通信系統中單根光纖容量的演變

  目前市面上常見的多核光纖(MCF)有2芯、4芯、7芯、8芯、19芯等(圖2),應用于各種不同的場合,其中已經有大量的報道,兩芯光纜已經應用于海纜中。作為下一代數據中心傳輸技術的升級,四芯光纖的應用也越來越受到各開發者的追捧,成為當下炙手可熱的開發趨勢。

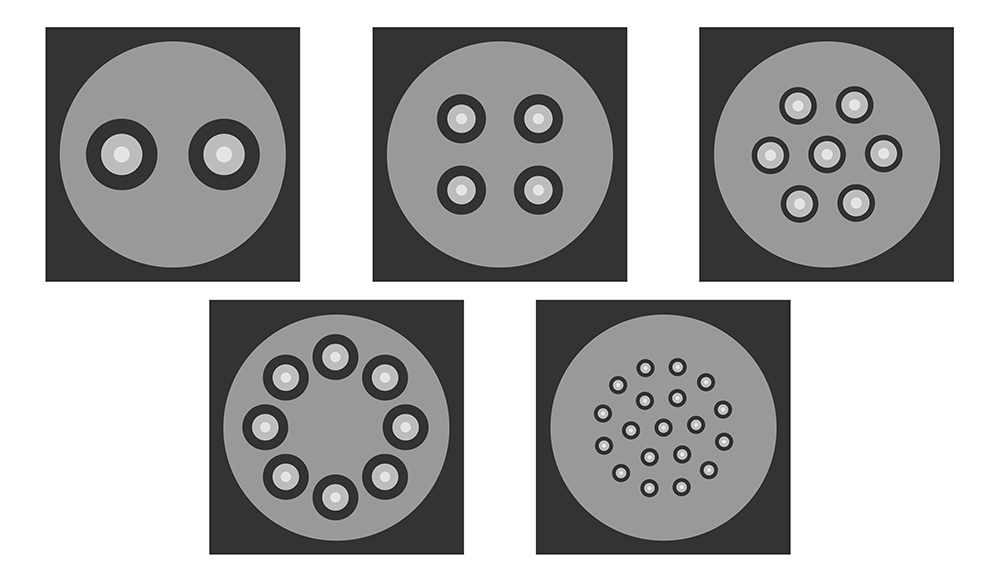

圖2 MCF多核光纖的類型

  據Business research insights預測,到2028年,MCF相關光纖的使用量將達到9.8543 Billion USD的市場規模,其中尤以4芯及7芯需求量居多。

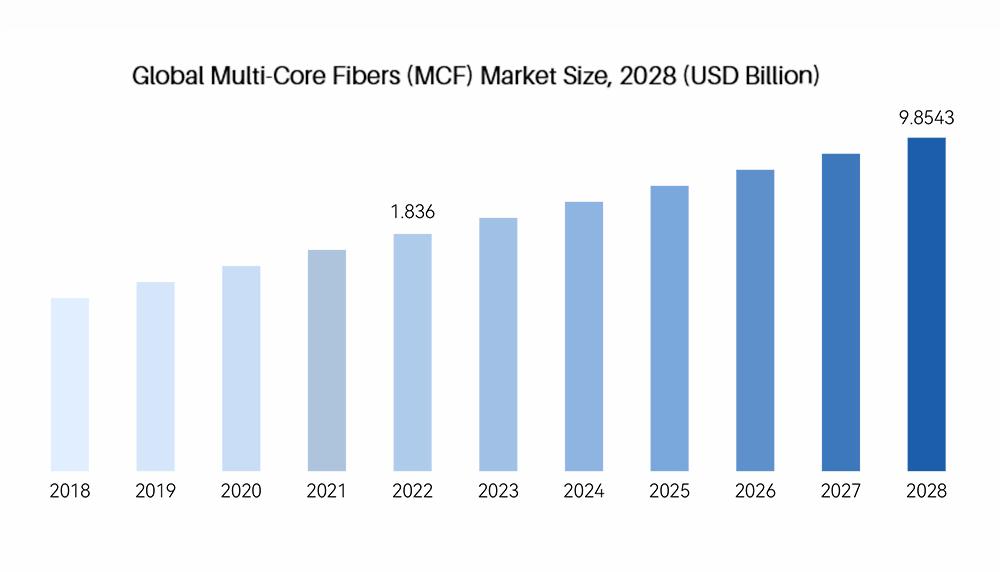

圖3 多核光纖MCF全球市場容量

  在多芯光纖(MCF)的應用中,空間多路復用器/解復用器被稱為扇入/扇出(FIFO)器件,用于有效地將光從單個單模光纖耦合到多核光纖的每個核心,反之亦然。到目前為止,已經報道了各種各樣的FIFO器件實現技術,但最常用的技術有: 1)熔融拉錐技術,2)3D波導技術;和3)自由空間光學技術。

  以上每種方法都有各自的優點,但對于具有小芯距的高密度MCF來說,實現低串擾(XT)仍然具有挑戰性。例如,在熔融拉錐光纖逐漸變細的方法中,F(xiàn)IFO器件可以通過逐漸變細單模光纖束來實現,但在變細過程中,每個芯的模場直徑(MFD)會增大,這可能會影響器件的性能導致相鄰纖芯之間會產生明顯的串擾。在3D波導方法下,直接飛秒激光刻寫可能實現的最大折射率變化目前限制在0.007左右,并且在這種弱約束波導下很難實現低XT FIFO器件,但該方法的優點是能實現更多芯數的耦合?;谧杂煽臻g光學的FIFO器件具有低插入損耗和XT,需要精密控制各組件的精度及成熟的光學設計技能。

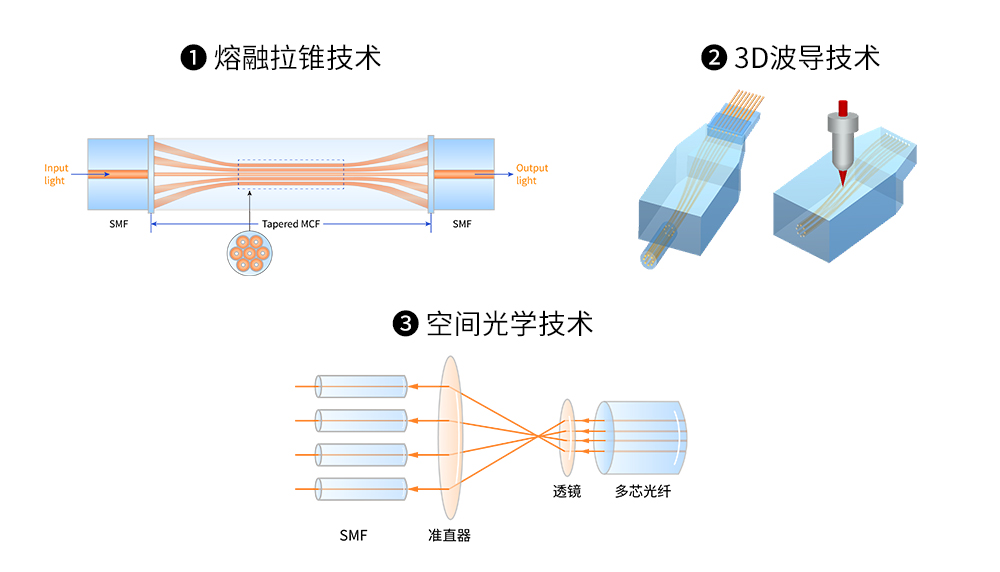

圖4 MCF FIFO器件實現技術

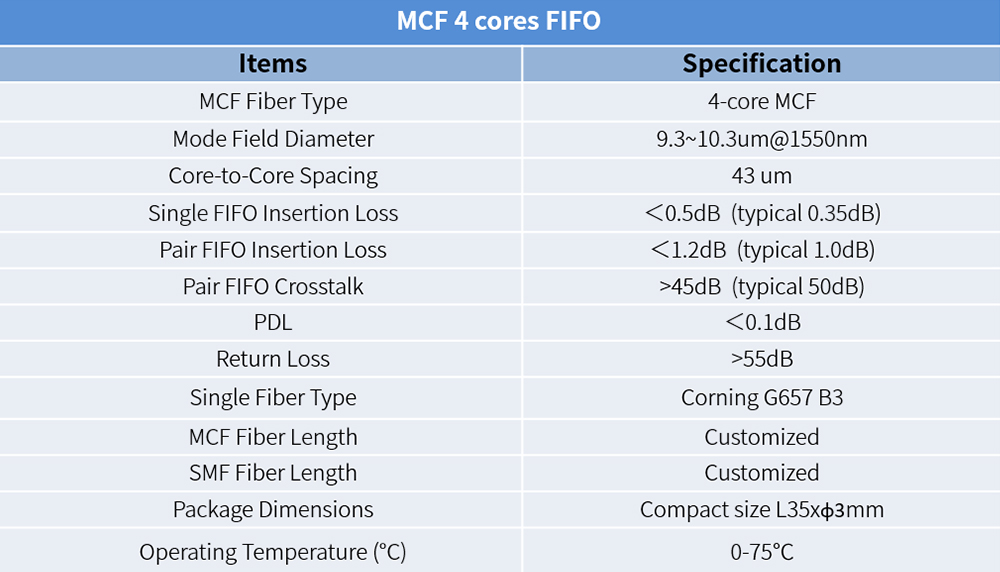

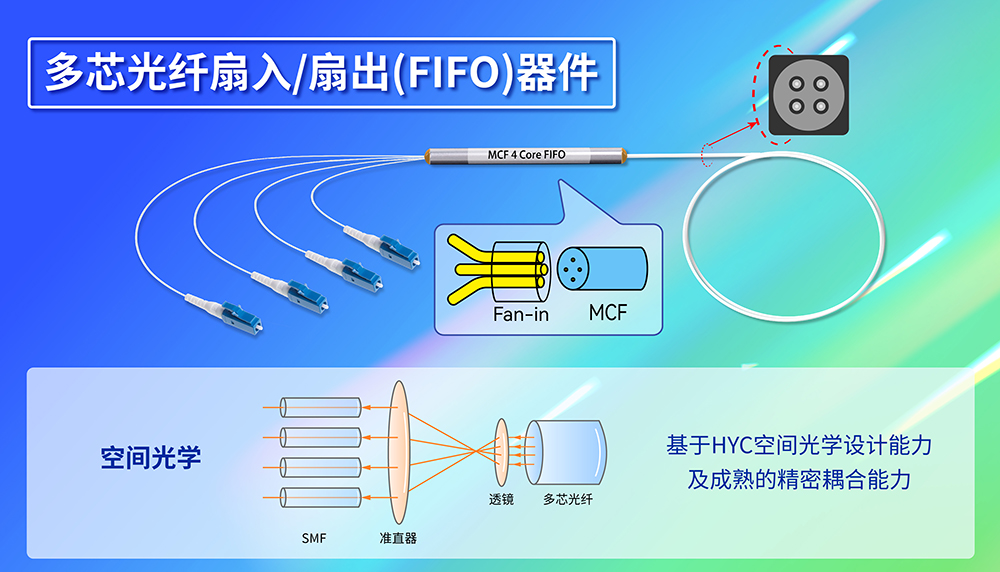

  億源通(HYC)基于自身強大的空間光學設計能力及成熟的精密耦合能力,提出了一種緊湊和低串擾XT的四芯 FIFO組件。通過精密的空間光學設計,利用透鏡、棱鏡等光學元件調節并優化MCF與多個單芯光纖的耦合,實現耦合效率最優,器件結構緊湊,指標均衡。間距在43um的FIFO器件具有低平均耦合損耗(<0.5dB),低串擾(>45dB),回波損耗(>55dB)。

  隨著5G、AIGC、云計算等應用的發展,對光纖傳輸容量的需求也將日益增大,空分復用技術多芯光纖有望成為突破傳統單模光纖非線性香農極限的最優選擇。而扇入扇出FIFO器件是連接多核光纖MCF和單核光纖SMF的關鍵組件?;诂F(xiàn)有的核心技術平臺,億源通也即將推出更多通道的MCF FIFO器件,例如7CH、8CH、甚至19CH等。

  關于億源通科技

  億源通科技(HYC Co., Ltd,品牌“HYC”) 成立于2000年,通過20多年的研發投入與經驗沉淀,公司已是行業內具有一定影響力的無源光通信器件ODM/JDM制造商,專注于為客戶提供一站式光通信無源器件設計、研發、制造、銷售與服務??偛课挥趶V東清遠市,在清遠總部以及海外泰國均設立了制造基地,擁有光學模擬仿真技術、高精度模具注塑設計與制造能力、冷加工能力、膠水管控等核心技術能力,可為客戶提供光連接產品、PLC分路器、WDM波分復用器、高速收發模塊光組件以及微光學器件五大類產品。更多信息可登錄其官網了解:https://cn.hyc-system.com/

新聞來源:億源通
