[圖]SDH網絡應用的新技術(下)

訊石光通訊網 2005/10/28 10:02:16

    3 鏈路容量調整機制LCAS

  LCAS(Link Capacity Adjustment Scheme)可以根據業務流量對所分配的虛容器帶寬進行動態調整,并且在調整過程中不會對數據的傳送性能有影響。
使用這種技術可提供一種無損害的調整鏈路容量的控制機制。ITU-T G.7042定義了鏈路容量調整的LCAS方案。VCAT的功能是通過適當排列SDH/SONET通道和帶寬達到有效地支持數據包,而LCAS的功能則是通過對VCAT中的虛級聯數據組進行動態配置,提高VCAT的靈活性。它使用請求/應答機制,通過增加或減少虛級聯信號組中的級聯信號來實現鏈路的容量調整。

  LCAS能確保工作在虛級聯狀態下的SDH/SONET通道,在一個或幾個VC通道出現故障時,數據傳輸依然保持正常。一般來說,網管增加或刪除虛級聯組中成員時,系統可以實現“不丟包“,即能平滑的增減。但對于“斷纖”或“缺陷”等原因導致的刪除虛級聯組成員時,會有少量丟包,這是由于突發的系統故障反饋必須從鏈路的末端到首端,再從首端到末端,有一個LCAS信息傳送和系統調整的過程,通常需要幾十ms或更長。其中VC-3/4虛級聯組對業務的影響小一些,而VC-12虛級聯組的業務受損時間要長一些,因為傳輸同樣的LCAS控制信息,需要的VC-12復幀長度更長;傳輸時間也更長。

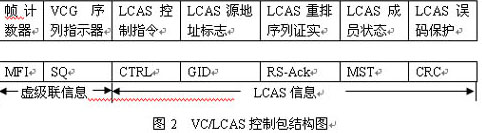

  虛級聯VCAT和LCAS功能的實現都是通過同一個字節完成的。在VC-3/VC-4中采用H4字節;由其構成2個重復幀,第一個重復幀由16幀組成,第二個重復幀的長度為256幀。要完成一組VC控制信息的傳輸至少需要16幀,即2ms的時間。一個VCG最多由256個VC組成。

  在低階VC-12中,LCAS的實現是通過K4字節中的比特2完成的,其中比特1傳送信號標志,也就是VC-12承載的信號類型。比特2傳送虛級聯序號SQ和LCAS控制信號;其中K4是4幀的復幀結構,也就是每隔500us它就會出現一次。LCAS控制信息由K4的32復幀構成;故完成一組LCAS信息的單向傳送需要4*125us*32=16ms。



  在現有的SDH/SONET網絡上只需對網絡終端做相應的修改,加裝一些新的輔助網卡,就可以應用GFP,VCAT和LCAS新技術;從而改善SDH/SONET網絡的適應性,帶寬利用率和效率;而所有這些改進并不改變以電路方式為基礎的SDH/SONET網絡連接的特性,系統中的保護帶寬仍可用于保護。

   4. 彈性分組環RPR

  2000年11月IEEE 802.17工作組成立,目標是開發彈性分組環(RPR)標準,優化在城域網拓撲環上的數據包傳輸;該技術結合以太網的實用性和SDH光傳輸設備的強大功能,利用空分復用,時分統計復用和保護環提高帶寬的利用率,實現了節點對網絡資源的合理利用,同時還支持業務分級(SLA),以及即插即用等特性,將城域網轉變?yōu)榭焖俸唵?,可靠,并及時提供豐富增值服務的寬帶網絡。圖3示RPR規約棧。由圖可見RPR通過在環網上的媒體接入控制(MAC)規約解決了城域網的現存問題;使其既有以太網低成本,有效和簡單的特性,又有SDH傳輸技術的高可用性,靈活性,以及50ms環路保護的優點;為網絡提供一種新的傳輸技術;同時還能為不同的業務提供不同等級的QoS,滿足了建設城域網和廣域網對成本,性能以及維護管理的需要。

  在SDH/SONET網上應用時,建議采用通用成幀規程(GFP),以便向上可為以太網,IP業務,多媒體業務,以及基于TDM的業務提供服務(見圖3)。



  IEEE RPR 802.17 MAC層位于OSI的第2層,它定義了如何對帶寬的統計復用,如何實現流量控制與SLA,拓撲自動識別,以及保護轉換功能等。RPR網絡拓撲以兩個反問傳輸?shù)墓饫w環為基礎,物理層相對獨立,兩條環路都能用來承載業務,所以能將傳統的SDH系統用于保護的帶寬加以利用,提高了網絡效率。此外,RPR可以實現在不同節點上不同業務的分布式接入,快速保護和自動重建,從而為節點的快速插入和刪除提供了即插即用的便利。傳輸?shù)臄?shù)據速率可達1~10Gbps; RPR網絡支持端到端傳輸?shù)姆盏燃?,可滿足用戶對服務等級的嚴格要求;RPR網還有帶寬公平機制和擁塞控制機制,環上的帶寬是共享的資源,每個節點都能根據當前環的帶寬占用情況提供最佳服務。 RPR的應用是對以太網和SDH等成熟技術的補充與完善。RPR和SDH網的結合使SDH網絡可以將所有或部分環路帶寬配置成一個虛擬的RPR環路,這樣一來,網絡在給數據包動態分配帶寬的同時就能支持TDM業務;使SDH網絡在保證話音傳送的同時也能有效地支持突發性的IP業務,這是傳統SDH網絡的重大進步。

  另外,在以太網上也好運行RPR,在IP路由/以太網交換設備上使用RPR,不但可以提供50ms的自動保護轉換,而且可提供可靠的時鐘,保障的延時和抖動,有效地支持話音業務。這對于希望在IP路由/以太網設備上承載VoIP業務的運營商尤其重要。

  但是,RPR是一種新型的網絡結構和技術,還沒有完全標準化,尤其是沒有跨環標準,獨立組大網的能力較弱,而且設備成本較高。

  5 結語

  GFP,VCAT和LCAS旨在改善SDH/SONET網絡的靈活性,帶寬顆粒度和傳輸效率;而RPR則定義了一個新的第二層MAC規約,使SDH/SONET網和以太網的網絡運營商找到了服務于不同類型和不同等級業務的新手段與新方法。(全文完)


作者:彭明鑒 彭承柱 摘自:《廣播電視信息》
