光纜型號大全

　　



       示例：

　　



　　■ 光纜型號的構成

　　光纜型號由光纜型式的代號和規格的代號構成，中間用一空格隔開。

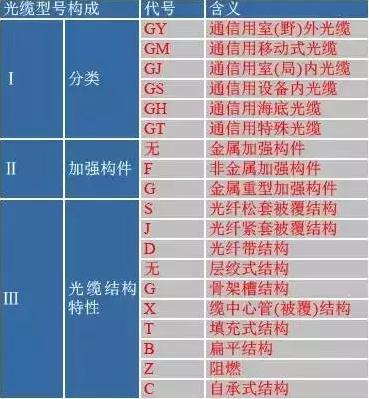

　　■ 型式代號

　　光纜的型式由五個部分組成，如下所示。各部分均用代號表示。

　　1 分類的代號

　　GY ---- 通信用室(野)外光纜

　　2 加強構件的代號

　　(無符號) ---- 金屬加強構件

　　F ---- 非金屬加強構件

　　3 結構特征的代號

　　D ---- 光纖帶狀結構

　　(無符號) ---- 光纖松套被覆結構

　　J ---- 光纖緊套被覆結構

　　(無符號) ---- 層絞結構

　　G ---- 骨架槽結構

　　X ---- 纜中心管(被覆)結構

　　T ---- 油膏填寫充式結構

　　(無符號) ---- 干式阻水結構

　　E ---- 護層橢圓截面

　　C ---- 自承式結構

　　B ---- 扁平形狀

　　Z ---- 阻燃結構

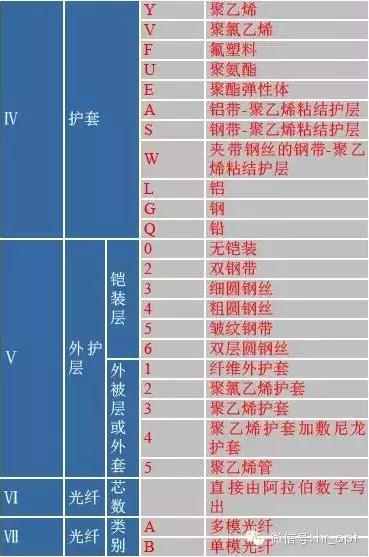

　　4 護層的代號

　　Y ---- 聚乙烯護套

　　V----聚氯乙烯護套

　　A----鋁—聚乙烯粘結構護套(簡稱A護套)

　　S----鋼—聚乙烯粘結構護套(簡稱S護套)

　　W----夾帶平行鋼絲的鋼—聚乙烯粘結構護套(簡稱W護套)

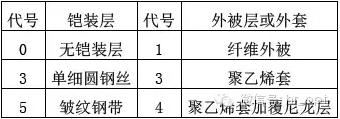

　　5 外護層的代號

　　



　　■ 規格代號

　　光纜的規格由光纖規格和導電芯線的有關規格組成，光纖和導電芯線規格之間用“+”號隔開。

　　(1) 光纖規格：光纖規格是由光纖數和光纖類別代號組成。光纖數用光纜中同一類別光纖的實際有效數目的數字表示。也可用光纖帶(管)數和每帶(管)光纖數為基礎的計算加圓括號來表示。

　　光纖類別的代號

　　



　　(2) 導電芯線規格：導電芯線規格的構成符合有關電纜標準中銅導電芯線構成的規定。

　　GYFTY04 24B1

　　代號構成說明：松套層絞填充式、非金屬中心加強件、聚乙稀護套加覆防白蟻的尼龍層的通信用室外光纜，包含24根B1.1類單模光纖。

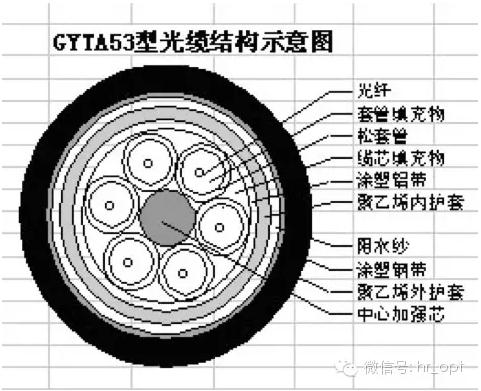

　　直埋光纜(GYTA53型)

　　



　　產品描述

　　GYTA53(金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、聚乙烯套通信用室外光纜)光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯(PE)。松套管(和填充繩)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠制成聚乙烯外護套成纜。

　　產品特點

　　●精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

　　●PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護

　　●具有優良的抗壓性

　　●光滑的外護套使光纜在安裝中可以有更小的摩擦系數

　　●PE護套具有良好的抗太陽輻射性能

　　●采用下列措施來確保光纜的防水性能：

　　松套管內填充特種防水化合物

　　完全纜芯填充

　　涂塑鋁帶、鋼帶防潮層

　　產品應用

　　隨著通信需求的不斷快速發展，諸如多媒體、國際互聯網和視頻會議等需要更高傳輸速率的各種業務促使光纜成為了最基本的傳輸媒質。我們的光纜采用標準的和非零色散的單模光纖，能夠高速運行諸如SDH/SONET、ATM等傳輸模式以及像WDM、DWDM等多波長傳輸系統。優越的松套層絞結構設計和優質的材料，使我們的光纖可以獲得全方位的保護，以抵抗惡劣的氣候與環境。尤其適合城市骨干傳輸網絡和用戶接入網絡的使用。

　　敷設方式

　　光纜用于直埋敷設

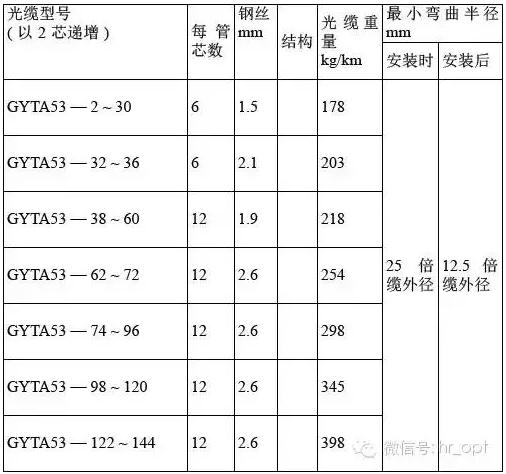

　　技術參數

　　

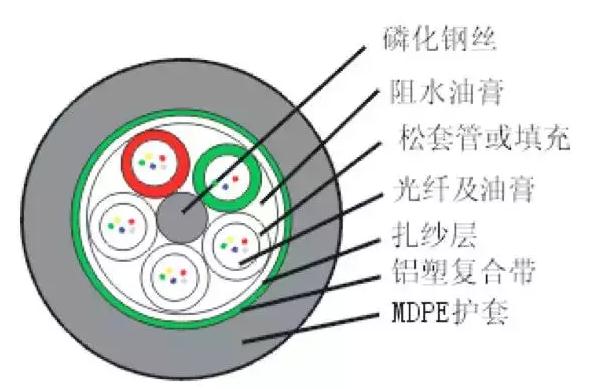

　　GYTA光纜

　　產品名稱：光纜

　　產品型號：GYTA/GYTS-4B1

　　產品用途：架空，管道鋪設

　　產品描述：

　　GYTA光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯，松套管(和填充繩)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶(APL)縱包后聚乙烯外護套成纜。

　　



　　產品特點：

　　精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

　　松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護

　　PE護套具有很好的抗紫外輻射性能及耐環境應力開裂性能

　　采用下列措施來確保光纜的防水性能

　　單根鋼絲中心加強件

　　松套管內填充特種纖膏

　　100%纜芯填充

　　雙面涂塑鋁帶(APL)提高光纜的防透潮能力

　　良好的阻水材料防止光纜縱向滲水
