詳解準直器工作距離與腰斑的關系

  ICC訊 三十多年來，光纖通信已取得了長足發展，光纖以其損耗低、帶寬大、易于升級擴容和成本低的優點，已經在傳送網領域取代了電纜，而在接入網領域，隨著FTTC，F(xiàn)FTTB和FTTH工程的實施，光纖也已成為主要傳輸媒介。

  通常光纖通信系統所用的光源是從激光器發出的激光光束，其特點是場振幅沿徑向做高斯函數衰減，具有很好的單色性、方向性以及高強度。根據光波導理論，激光光束在單模光纖中按基模高斯光束進行傳播，因此基模高斯光束在介質中的傳播特征是設計光通信器件的基礎。隨著光纖通信的迅速發展，無源器件的需求急劇增加。在光隔離器、光環形器、光開關、光衰減器、光波分復用器等光無源器件的工作過程中，對高斯光束的準直性要求非常高，即要求高斯光束的發散角非常小，從而實現其在光路中最大效率的傳輸與耦合，使有限的光束能量能得到充分的利用，這樣就引入了光纖準直器。它的作用是將光纖中出射的發散光經準直后變成發散角極小的近似平行光束或者將平行光束會聚進入光纖，以此提高光器件的耦合效率。

  光纖準直器的基本原理是，將光纖端面置于準直透鏡的焦點處，使光束得到準直，然后在焦點附近輕微調節光纖端面位置，得到所需工作距離，因此準直器的工作距離與光纖頭和透鏡的間距L 相關。光纖準直器的作用是將光纖輸出的束腰半徑較小而發散角較大的近似高斯光束轉化為腰斑較大而發散角較小的光束，以增加對軸向間距的容差從而提高光纖與光纖之間的耦合效率，這樣可使兩準直器之間保持較長的距離，可以插入光學元件以實現器件性能。如下圖所示：

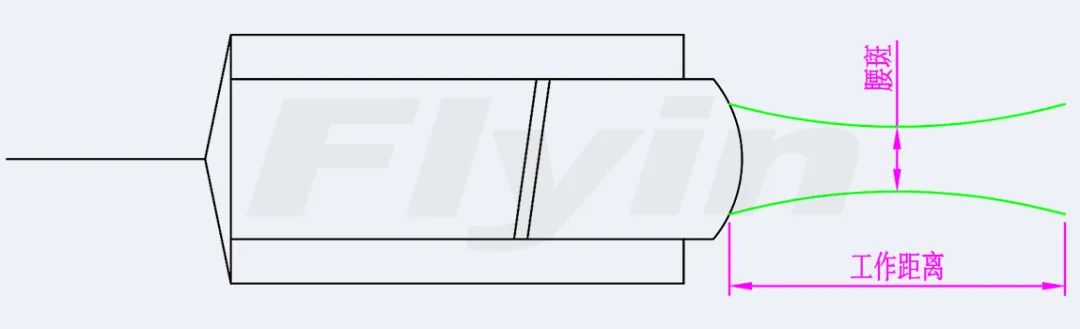

  工作距離(Working Distance)和腰斑大小(Beam Diameter)是描述準直器的兩項關鍵參數，其參數定義見下圖：

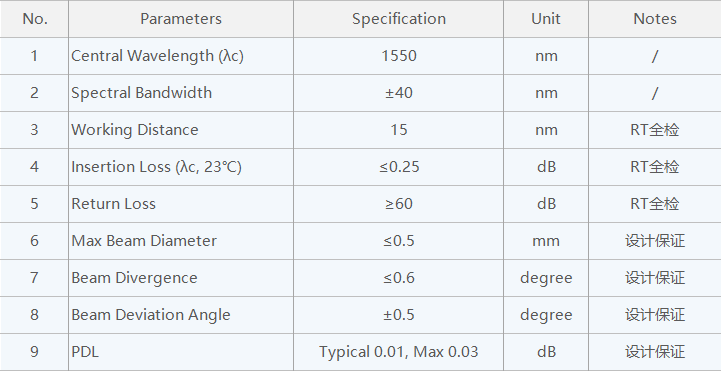

  許多客戶在描述準直器時常常給出了工作距離，但光斑大小給一個很寬松的范圍，甚至沒有光斑大小的定義，如下表這樣：（光斑大小范圍寬松）

  實際上一般情況下，在準直器某一個工作距離對應的位置處，隨著纖鏡距離d1的改變，可以出現兩個腰斑，一個腰斑比較大，另一個腰斑比較小，兩者應用也不相同：大腰斑做光束準直，常用于波分復用器、隔離器、環形器等無源器件，小腰斑做光束聚焦，常用于提升激光耦合效率。

  我們以C-lens準直器為例從理論方面對此種現象做推導：

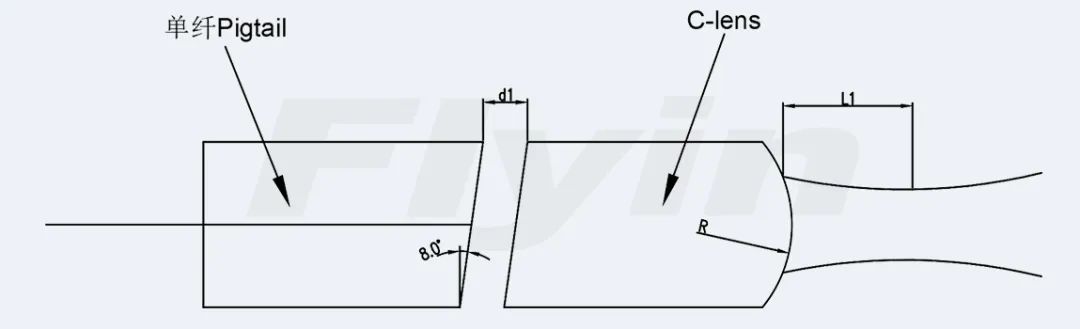

  C-lens準直器的主要組成部分；單纖Pigtail、玻璃管、C-lens，見下圖3：

  單纖Pigtail是將光纖穿入毛細管中，毛細管和光纖之間使用膠水完全固化，便于后續作業夾持固定。其端面呈8度角，用于提升回波損耗。

  光纖使用Corning Clear Curve XB。

  C-lens左側端面匹配單纖Pigtail斜面，也是8度角，其與單纖Pigtail保留一定間隙d1，約為C-lens焦點與斜面端距離。選擇市場上常用一款C-lens做計算，材料為N-SF11，其1550nm處折射率Nc=1.7434，球面端曲率半徑R=1.419mm，軸線長Z=3.0mm。

  空氣折射率N=1

  定義出射高斯光束光腰距離準直器端面距離為L1，單纖Pigtail與C-lens間距為d1(d1、L1在上圖中表示)。

  基于高斯光束的傳輸特性，用ABCD傳輸矩陣來分析模擬，光束從光纖出射，經過空氣間隙d1，C-lens，最終傳輸?shù)骄嚯x準直器端面L1處對應的矩陣組為：

  光纖出光的高斯參數設定為：

  在輸出光束束腰位置，波面曲率半徑趨于無窮大時，1/q2實部為0：

  根據上式，可以推算腰斑位置L1與纖鏡距離d1的關系式：

  L1確定后，可推算出射腰斑直徑ω與纖鏡距離d1的關系：

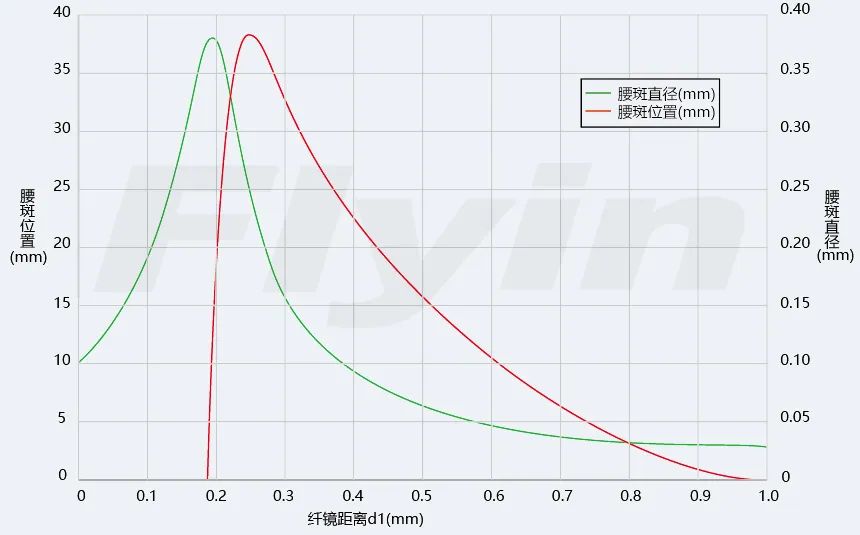

  把兩個關系式在一個圖表上體現，見下圖：

  紅色曲線為束腰位置L1，分為三個階段：

  階段一：d1處于0.18~0.25mm，隨著d1增加L1在持續增加，從0上升直至無限接近38mm；

  階段二：d1= 0.25mm，L1達到峰值38mm；

  階段三：d1處于0.25~1mm，隨著d1增加L1在持續減小，從38下降到0mm；

  除了L1達到峰值38mm時，對應唯一d1=0.25mm，當L1介于0~38mm之間時(不包含38mm)，此時任一L1值對應兩個d1值，同時d1介于0.18~1.0mm時，光腰大小持續遞減，即同一個L1值，有兩個光腰存在，且d1越大光腰越小。

  以上述準直器結構，實際取一組物料，調試結果如下：

  當纖鏡距離d1=0.19mm，腰斑位置L1=15mm，腰斑直徑W=0.38mm

  當纖鏡距離d1=0.63mm，腰斑位置L1=15mm，腰斑直徑W=0.04mm

  通過實際調試，再次驗證了我們的推論：同一個工作距離可以存在兩個大小不同的腰斑。

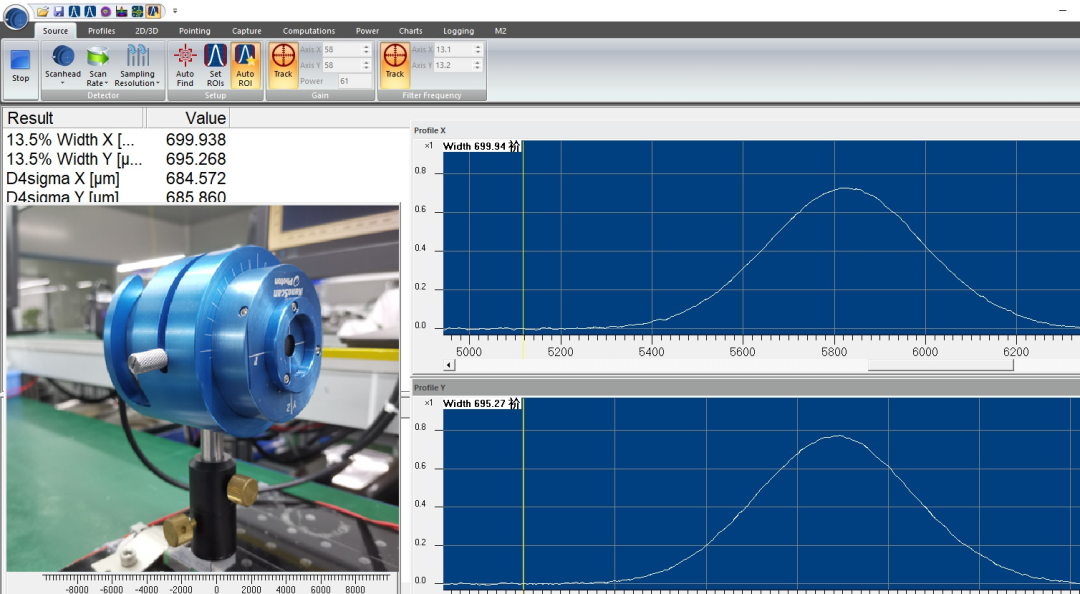

光斑機及配套軟件界面（圖5）

  飛宇從事準直器生產已有十?dāng)?shù)年，在準直器調試工序引入了國外進口的高精度光斑機，結合精密調節機臺，再加上特有的治具，有效精準控制準直器指定工作距離的腰斑大小，可以完全滿足客戶的各種準直器需求。

  憑借多年的生產技術積累，飛宇目前可以制造各種類型的準直器。包括PM/CWDM/DWDM/FWDM準直器，外徑從1.0mm~10mm，工作距離從0~1000mm,光斑大小從20um~6mm，波長范圍從700~1700nm,以及其他各種定制化準直器。
