光纖通信中的三個低損耗窗口

  ICC訊 SR、LR、ER/ZR，這幾類光模塊類型是大家都很熟悉的，它們對應的波長分別為850nm、1310nm、1550nm。之所以選擇這三個波長，是科學家在長期的物理實驗中發現，不同波長的激光，在光纖中傳輸時，其衰耗各不相同，光纖有三段波長范圍內光纜損耗較小，色散較小，這三個波長分別就是850nm，1310nm，1550nm。一般將這三個波長附近的波長作為通信使用的波長。

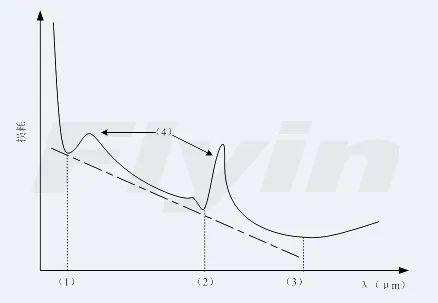

  850nm波長，又稱為第一窗口，通常用做多模通信。從圖中可見，850nm損耗相較1310nm和1550nm而言，損耗比較大。國際標準中，850nm在傳纖中的損耗大概為2.5dB/KM，鑒于850nm這一特性，多模光模塊用于短距離傳輸。

  1310nm波長，又稱為第二窗口，根據激光器的不同，可以有多模單模兩種類型。實驗研究發現，第二窗口處波導色散和材料色散相反，有可能使二者相抵消，使總色散為零，國際標準中，1310nm在傳纖中的損耗大概為0.4dB/KM，所以1310nm多用于中遠距離傳輸。

  1550nm波長，又稱為第三窗口，用于單模通信。國際標準中，1550nm在傳纖中的損耗大概為0.2dB/KM，所以1550nm多用于遠距離傳輸。

  因為不同波長在光纖中的損耗各不相同，為了適應不同的應用場景，光纖類型也分很多種類，為了能夠發揮數據傳輸?shù)男?，光纖按照ITU-T 建議分類：

  1、G.651 多模光纖(50/125μm，多模漸變型折射率光纖) 適用于波長為850nm/1310nm的短距離傳送；

  2、G.652 常規單模光纖(非色散位移光纖STD SMF)：適用于1310-1550nm的接入網， 是應用最廣泛的光纖，目前除了光纖到戶(FTTH)的入戶光纜外，長途、城域使用的光纖幾乎全為G.652光纖，應用于數據通信和圖像傳輸。

  3、G.653 光纖(色散位移光纖DSF)：在λ＝1310nm附近的零色散點，移至1550nm波長處，使其在λ＝1550nm波長處的損耗系數和色散系數均很小。適用于1550nm的長距離傳輸（主干網/海底光纜）。

  4、G.654 光纖(截止波長位移光纖)：適用于1550nm長距離傳輸（海底光纜但是不支持DWDM）它在λ＝1550nm處損耗系數很小，α＝0.2dB/km，光纖的彎曲性能好。主要用于無需插入有源器件的長距離無再生海底光纜系統。其缺點是制造困難，價格貴。

  5、G.655 光纖(非零色散位移光纖NZDSF，NonZero DispersionShifted Fiber)：適用于1550nm的長距離傳輸（主干網。海底光纜/支持DWDM）。

  6、G.656光纖（低斜率非零色散位移光纖）：是非色散位移光纖的一種，對于色散的速度有嚴格的要求，確保了DWDM系統中更大波長范圍內的傳輸，為了進一步擴展DWDM系統的可用波長范圍，在S（1460～1530 nm）、C（1 530～1 565 nm）和L（1 565～1 625 nm）波段均保持非零色散的一種新型光纖。

  7、G657  光纖（彎曲損耗不明顯單模光纖）：FTTx彎曲半徑大于G.652，所以用于光纖到戶中。
