Dimension：回?fù)p測量值精準度的驗證方法

  ICC訊 在光無源器件特別是跳線、連接器性能的測試中，插損和回?fù)p值是至關重要的指標，目前的插回?fù)p儀對插損的測試已經非常成熟，但回?fù)p測試經常因?yàn)閿?shù)據復測波動較大，在回?fù)p值小于-60dB時，很難確保其測試值的精準度。

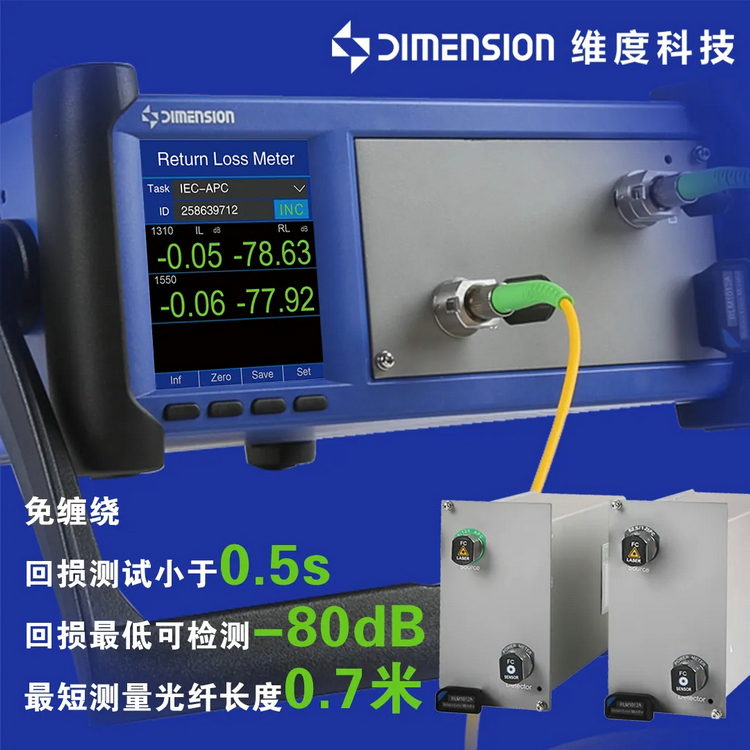

  維度科技自主研發的高性能免纏繞插回?fù)p測試儀，解決了插回?fù)p測試中經常遇到的諸如測試效率低、測試范圍小、需要纏繞、不能測量較短光纖等問題，回?fù)p可檢測到-80dB，并確保其精準性。

  下面我們使用維度科技的4通道可調POA衰減器（型號：POA1409A-FA）和高性能免纏繞插回?fù)p儀（型號：RLM1112A-1FA）對回?fù)p測量值的精準度，從原理和實測的數據進行對比、分析論證。

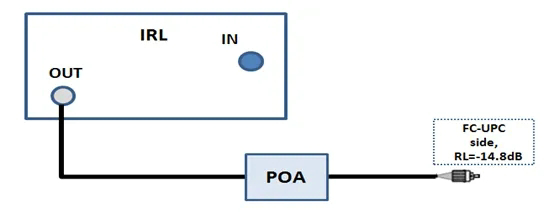

實驗原理圖

  被測標準線的回?fù)p值RL=-14.8dB，調節衰減器POA，按設定衰減量逐步增大衰減值，記錄設定的每個衰減值以及連續讀取10次測量RL值，計算測量值Δ (RL.max - RL.min)，并進行數據分析。實驗過程如以下視頻所示。我們分別對1310nm和1550nm波長，設定POA衰減值遞增，分別讀取 10次測量 RL值。

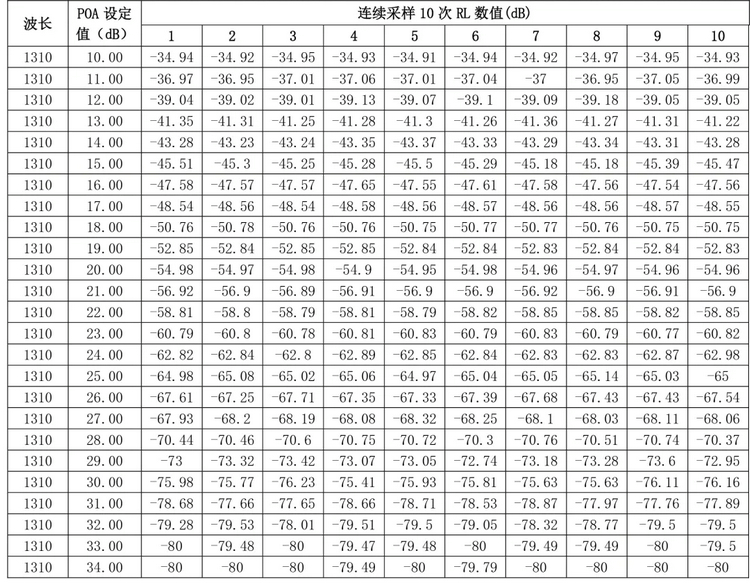

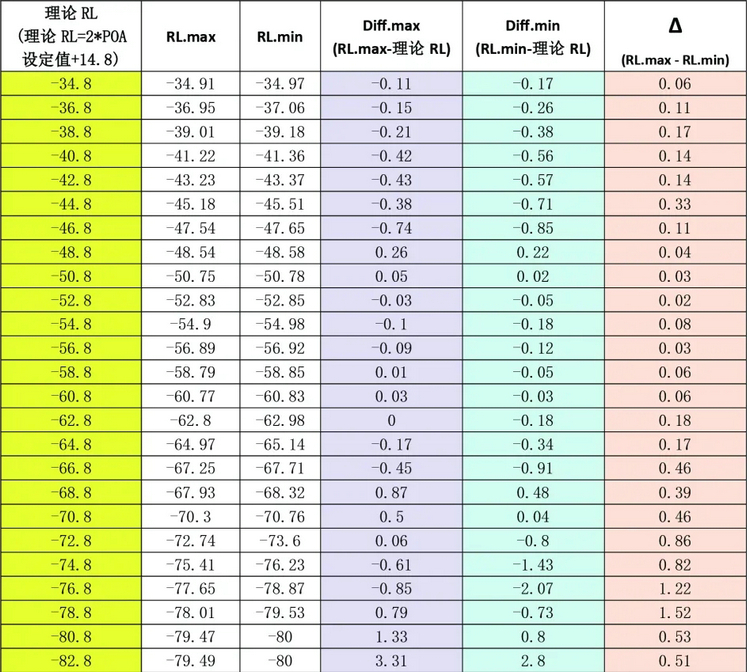

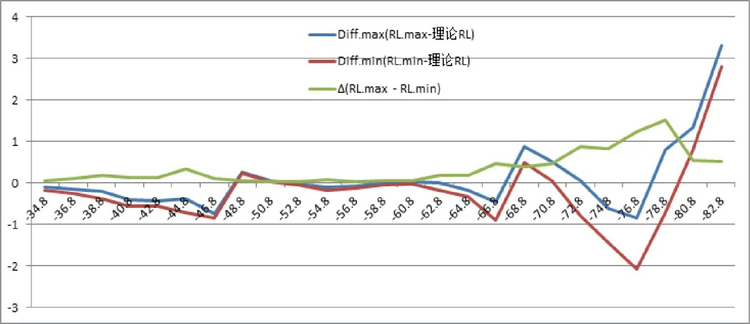

1310 RL驗證數據

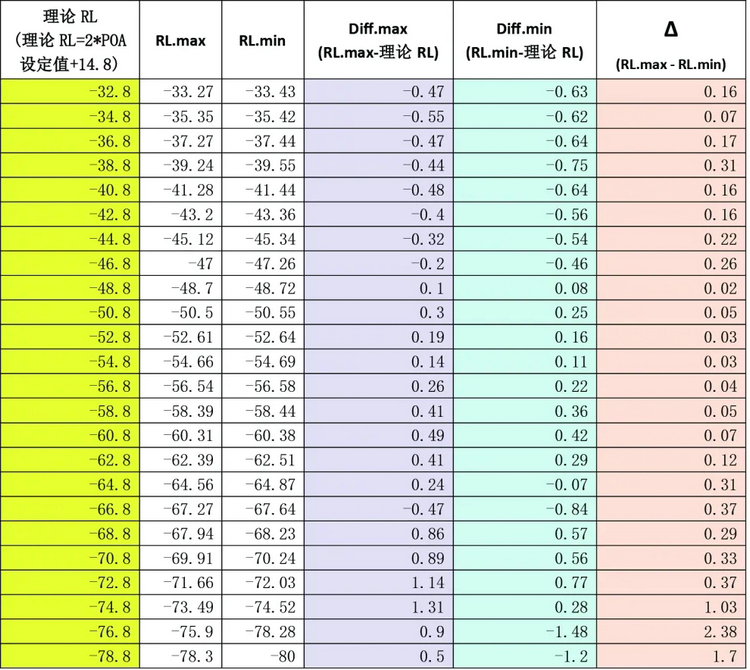

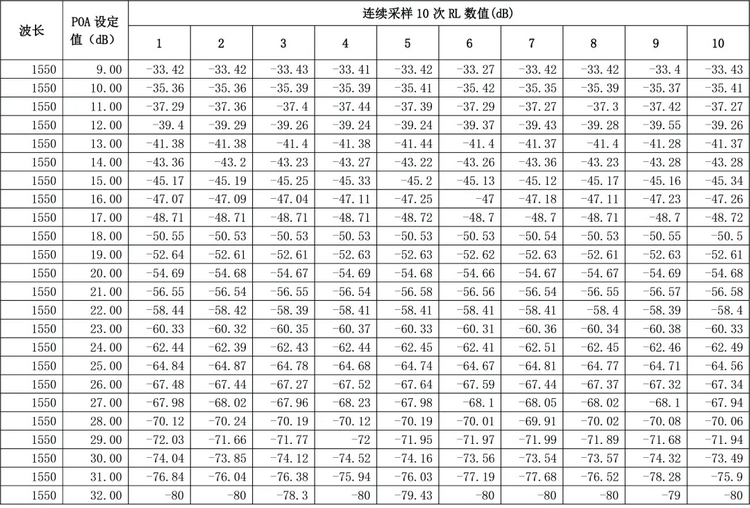

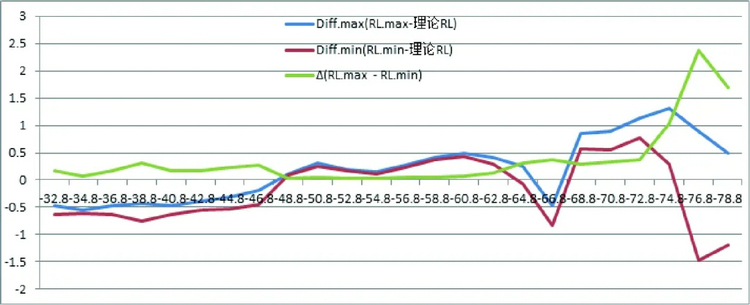

1550 RL驗證數據

  結論：

  通過以上分別對波長1310nm和1550nm實際回?fù)p值測試數據分析，當RL>-70dB時，RL波動范圍Δ＜0.5dB, 當RL處于-70dB~-75dB范圍時，RL波動范圍Δ＜1.5dB ；當RL處于~75dB-80dB時， 波動范圍Δ＜2.5dB。

  由此可以證明，維度科技的免纏繞插回?fù)p儀不僅測試范圍廣（最低可檢測-80dB），并測量精度高，測試值波動范圍Δ (RL.max - RL.min)穩定。

  更多產品信息：www.dimension-tech.com
