  ICC訊    紫宸激光帶您一起揭曉攝像頭防抖OIS激光錫焊的工藝機密!

  什么是攝像頭防抖ois功能?

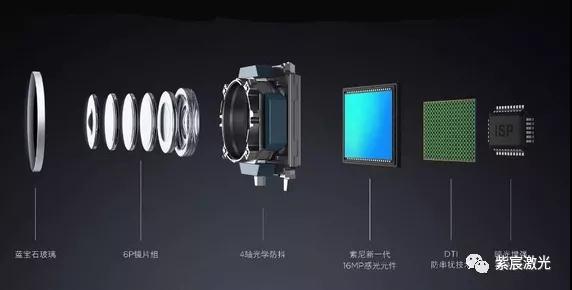

  攝像頭防抖ois功能,是Optical Image Stabilization的全稱,從字面理解就是穩定的光學圖象。通過鏡頭的浮動透鏡來糾正“光軸偏移”,其原理是通過鏡頭內的陀螺儀偵測到微小的移動,然后將信號傳至微處理器,處理器立即計算需要補償?shù)奈灰屏?,然后通過補償鏡片組,根據鏡頭的抖動方向及位移量加以補償;從而有效的克服因相機的振動產生的影像模糊。這種防抖技術對鏡頭設計制造要求比較高,而且成本也相對高一些。

  據紫宸激光調查發現,截至目前蘋果、LG、三星、華為、小米、OPPO、vivo、魅族等手機品牌均有采用OIS,其中華為、OPPO、小米等手機品牌在其旗艦機型上均采用了兩個OIS光學防抖。OIS不僅成為高端旗艦機的標配,同時也已進入至千元機市場。

  攝像頭防抖ois的加工難度

  隨著攝像頭模組防抖ois功能的實現,同時也不斷的向現有的加工制造技術提出挑戰,攝像OIS模組焊接的生產制造全流程幾乎都需要升級與改造。焊點之間的距離越來越小,焊點越來越多,對于溫度更為敏感以及焊接過程中的飛濺殘留問題等問題變得越發尖銳,由此對生產線的精度、生產廠房的潔凈度以及設計精密性要求等將更加嚴格,精密度也要求的更高。因此攝像頭OIS模組行業開啟了新輪工藝制造升級,采用了新型激光錫焊技術。

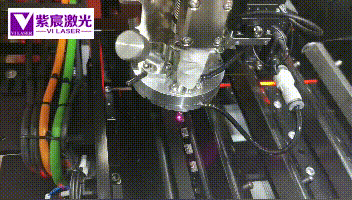

  激光錫焊機在焊接手機攝像頭過程中無需工具接觸,避免了工具與器件表面接觸而造成器件表面損傷,加工精度更高,是一種新型的微電子封裝與互連技術,可以完美應用于手機防抖攝像頭的加工過程,因此,激光錫焊技術在手機攝像頭的核心器件生產中有著極為廣泛的應用前景。

  紫宸激光攝像頭防抖OIS模組激光錫焊解決方案

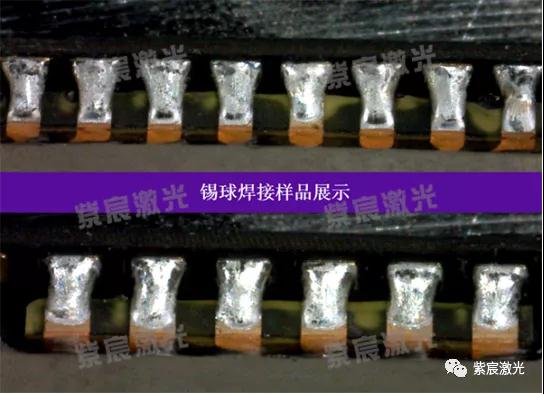

  目前常見的OIS模組焊接基本是一側6pin,另一側8pin,共14pin需要焊接。因為廠家的不同,pin及pad的尺寸大小可能不同、 pin與pad所用的材料及處理方式可能不同,如有些焊盤上加的有錫,而有的則沒有。較多廠家的模組的pin與pad都是鍍金處理。

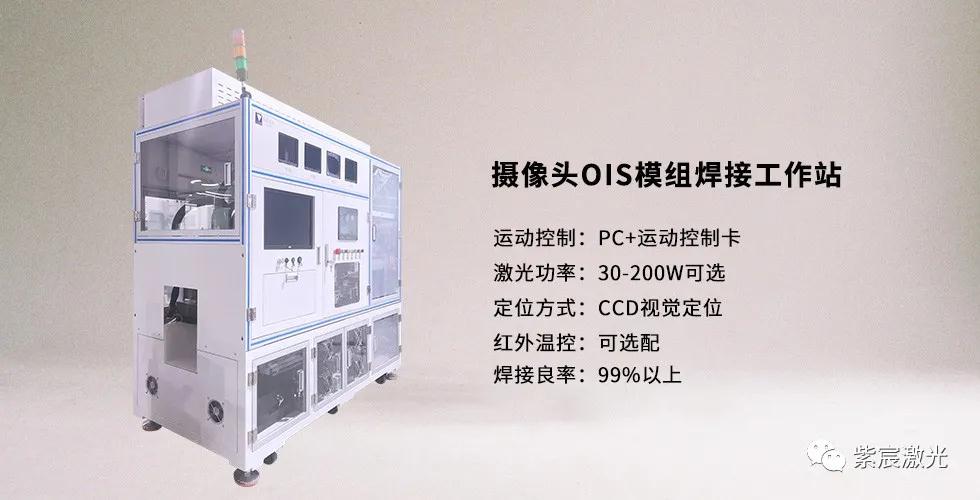

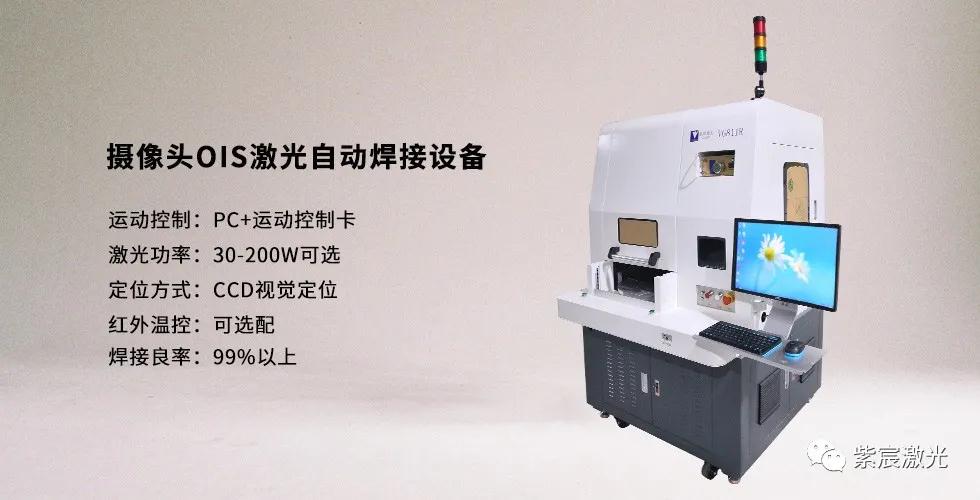

  針對這些難題,紫宸激光結合近十年豐富焊接經驗及攝像頭行業的加工特點,創新性的為手機攝像頭企業提供了采用紫宸自主研發的激光錫焊系統進行攝像頭防抖OIS模組焊接的專業解決方案,有效克服焊后產品變形大、易損壞內部元器件等問題,進一步提升了產品的焊接質量和良品率,并將產能效率提高2倍以上,目前在國內許多手機攝像頭廠家中均有使用。

  適合防抖OIS模組激光焊接的結構

  對于防抖OIS的激光焊接,紫宸激光對模組的要求主要集中在以下幾個方面: pad與pin之間的間隙不大于0.2mm。此間隙越小越好,且一致性要好。 pad與pin的表面所用材料鍍金、鍍銅,不能是不銹鋼鍍錫。 pad不需要加錫處理。

  同一側的pin、pad的尺寸盡量保持一致,適合一次性焊接。

  pad的寬度不小于0.4mm,pin的寬度不小于0.3mm。pad與pad、pin與pin與其 之間的塑料表層的顏色盡量分明。因為自動化焊接時要靠視覺定位,顏色分明更易于特征點的抓取。pad、pin上無黑膠及其它影響特征點抓取或焊接的雜物。

  專業的自動化產線服務能力

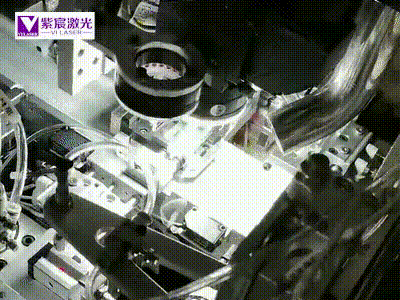

  紫宸激光能為手機攝像頭行業和客戶提供個性化定制自動化產線,在激光錫焊自動化方面取得了眾多專利創新成果,能幫助客戶打造行業內處于先進水平的高速自動化、數字化智能攝像頭生產車間,實現攝像頭的智能化生產。紫宸作為激光焊接設備專業廠家,其先進的工藝及嚴謹?shù)臋C械自動化技術,為客戶大大提高了生產效率以及產品品質。
