全面高效評估Combo PON光器件的復雜光路性能

       ICCSZ訊 寬帶作為經濟發展基礎平臺的作用日益突出。為應對不斷增長的高帶寬需求，運營商已普遍提供百兆以上業務，并在部分地區開通千兆接入作為方向引領。解決GPON與XG-PON共存是下一代PON部署重點。XG-PON標準為ITU-T G.987系列，是下行10Gbit/s、上行2.5Gbit/s的非對稱模式。GPON和XGPON頻譜完全獨立，XGPON不能直接兼容GPON，實現GPON和XGPON的共存可通過合波方式將GPON升級到XG-GPON。采用光模塊合一的Combo PON方案，使GPON和10G GPON光波在一個光模塊內進行雙通道合波后從同一光口輸出;進行10G GPON升級時，只需用Combo PON線卡替換原OLT上的GPON線卡，原GPON線卡上的光纖同步割接到Combo PON線卡上即可實現GPON和10G GPON的共存。

  目前Combo PON的光路大多采用高斯光束或單片準直透鏡進行的準直光路，光器件的光學設計復雜，而且由于光束需要通過較多的角度濾光片，功率損耗過大，復雜光路的隔離和串?dāng)_成為測試難點，兩發兩收的測試效率也制約了生產制造的產能。

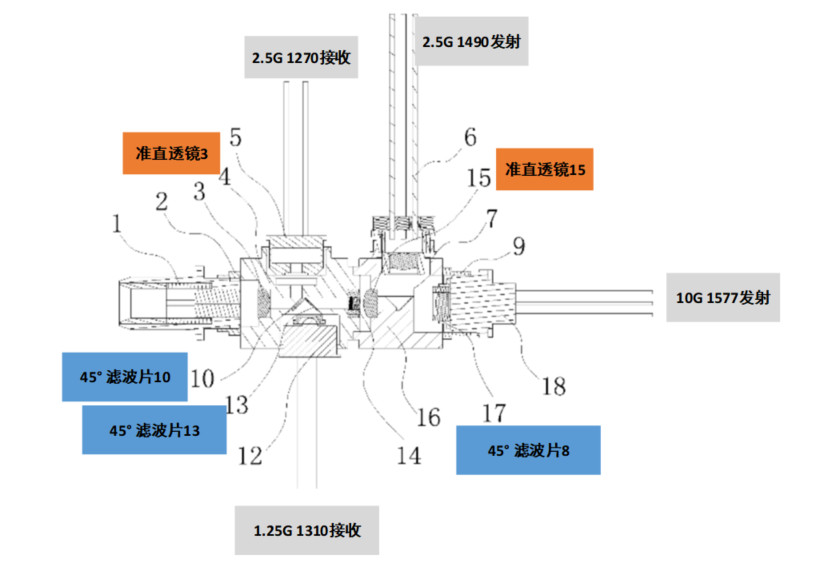

  上圖所示，Combo PON器件內部需要多個準直透鏡以及多個濾波片才能完成兩發兩收的復雜光路設計，為了滿足XGPON的實際應用場景，要充分評估兩個發射波長對不同接收的內部光串?dāng)_，這對PON系統尤為重要。

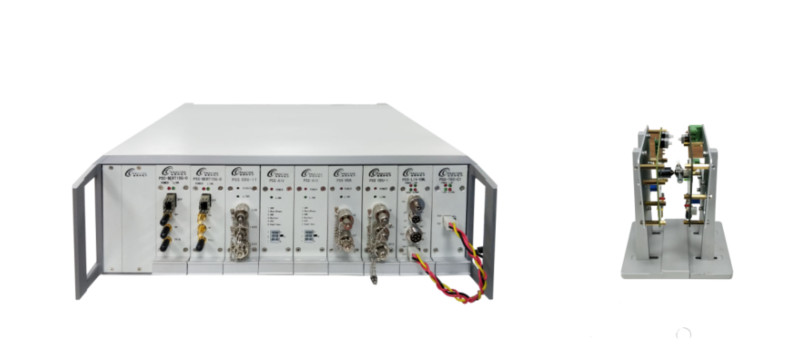

  普賽斯結合Combo PON測試難點，推出一鍵Combo PON器件綜合測試系統，模擬器件真實應用場景，30秒一鍵完成兩發兩收的近30多種綜合參數的測試，包括DML發射和EML發射，以及雙接收的靈敏度測試，配套專利的測試夾具，能夠支持復雜光路的內部串?dāng)_測試，測試效率高，設備集成度高，全面高效的評估Combo PON光器件的復雜光路性能，幫助生產企業提高產品性能和測試效率。
